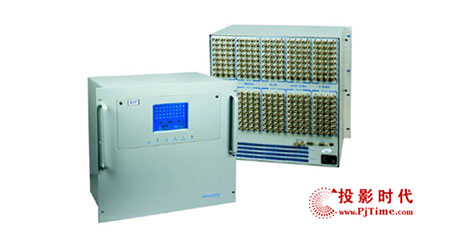

V-TECH超寬帶RGBHV矩陣切換器-VX3232系列

    北京威泰嘉視科技有限公司是一家專業從事視/音頻信號“轉換－切換－傳輸－控制”設備的供應商，致力于為用戶提供高效、高品質的視頻處理解決方案。其產品主要為：寬帶（超寬帶）RGB矩陣切換器、視/音頻A/V矩陣切換器、計算機界面接口、多媒體切換器、視頻信號掃描轉換器及雙絞線傳輸、切換等設備。

　  其中V-TECH超寬帶RGBHV矩陣切換器，主要應用于大屏幕投影顯示系統中做為樞紐中心，對所需顯示的計算機，工作站(及音頻)信號進行切換(分配)的專業設備。

    V-TECH的VX3232系列超寬帶RGBHV矩陣，具有高穩定性、高可靠性，該系列有RGBHV(只有計算機視頻)和RGBHVA(A-AUDIO)兩個系列。

VX3232HV/HVA常用規格：

    RGBHV計算機視頻矩陣器

    24×12，12×24，32×16，16×32，32×32特殊規格可以訂制

    RGBHVA計算機視頻/音頻矩陣切換器

    24×12，12×24，32×16，32×32特殊規格的可以訂制

產品特性：

獨立的矩陣轉換輸出。
具有微處理器和存儲器的觸摸屏面板簡潔的控制功能。
在固定存儲器存有32種預設形式(Configuration)。
5.8”的彩色觸摸屏完全功能控制。
中英文2種菜單。
75Ω視頻輸入/輸出阻抗，優質BNC接插件。
400 MHz(-3dB) 視頻帶寬。
3.5mm標準輸入和輸出音頻接插件。
25KΩ音頻輸入阻抗。
100KHz(-3dB)音頻帶寬。
支持視頻/音頻獨立控制模式。
支持每一音頻通道左右兩個(立體聲)音響。
每一個輸入音頻水平衰減調整靜音控制。
具有外同步切換、鎖定功能(GenLock)。
RS232接口控制。
可級連實現分址控制。
NET接口可通過INTERNET網絡進行遠程控制。
金屬外殼可裝配到標準機架上并具有內部開關式電源。

輸入： 32路RGBHV, RGBS,RGsB / 平衡不平衡立體聲

輸出： 32路RGBHV, RGBS,RGsB / 平衡不平衡立體聲

技術參數： 視頻

通路 ………………… 32×32
32×16
16×32
24×24
24×12
12×24
帶寬 ………………… 400 MHz（－3dB）滿負荷
增益 ………………… 整體增益
串擾 ………………… －37dB@100MHz，滿負載.
切換速度 …………… 200 ns（最大）
連接器 ……………… 母 BNC接頭
視頻輸入
信號類型 …………… RGBHV、RGBS、RGsB、RsGsBs
水平 ………………… 0.5～2V（P-P）.
阻抗 ………………… 75Ω
返回損失 …………… 在5MHz時－30dB.
疊加DC ……………… 1.5V
視頻輸出
最大水平 …………… 2V（P-P）
阻抗 ………………… 75Ω
DC偏移 ……………… 最大 ± 5mV
返回損失 …………… 在5MHz時－30dB.
音頻
通路 ………………… 32×32
32×16
16×32
24×24
24×12
12×24
連接器 ……………… 3.5mm螺栓接線座.
頻率響應 …………… 20Hz～20KHz.
信噪比 ……………… 大于90dB，平衡，額定最大輸出（21dBu）.
串擾 ………………… 小于－80dB@1KHz，滿負載.
COMM ………………… 大于75dB@20Hz～20KHz.
音頻輸入
信號類型 …………… 立體聲，平衡/非平衡
阻抗 ………………… 大于10K，平衡/不平衡，DC耦合.
電平 ………………… －10dBV(316mV).
最高電平 …………… ＋19.5dBu，（平衡/不平衡）@1%THD+N.
輸入增益調整 ……… 0dB到－76dB，可逐路調整.
音頻輸出
信號類型 …………… 立體聲，平衡/非平衡
阻抗 ………………… 大于10K，平衡/不平衡，DC耦合
增益誤差 …………… 聲道間±0.1dB.
最高電平(Hi-Z) …… +20dBu,在所述百分比
TED + N + 19.5dB(平衡或不平衡).
激勵(600) ……………+15dBm,在所述百分比
TED + N + 19.5dB(平衡或不平衡)
控制
NET 接口 …………… RJ45，端口連接1，2，3，6直通.
串接接口 IN ……… RS232，9針母D型連接器.
端口連接2，3，5分別直通.
串接接口 OUT ……… 級連，9針公D型連接器.
端口連接2，3，5分別直通
波特率與協議 ……… 9600,8-bit,一個停止bit,無奇偶性效驗.
一般數據
電源 ………………… 90 - 265VAC,47/63Hz.120W
外型尺寸 …………… 17”(寬)X17.5”(高)X8.75”(深) 10U
重量 ………………… 15.5Kg.
工作溫度 …………… 0～50.
