三菱EXVision系列投影單元的投影機芯光學引擎特點詳細介紹

三菱投影機芯，設備具有如下性能特點：

1) 采用以DLP為核心技術的一體化投影機，投影單元為箱體式結構，系統擴展方便。

2)  采用最新0.7"單片12º偏轉的DMD，明顯改善了紅色純度，單屏物理分辨率為1024x768，工作分辨率可達1600×1200。

    由于采用最新DLP雙倍速DDR芯片，亮度較一般單倍速SDR芯片提升20%以上，對比度提升50%以上。最新一代DLP芯片技術，將過去十幾個零件的SDR芯片組，整合成3個零件的DDR組件，主要包含DDR1000雙倍速微鏡芯片、DDP1000芯片控制器、DAD1000波形產生器，具備體積更小、功能更強的優勢。雙倍速的DDR1000芯片，數據處理能力加倍，能使畫面運行更為平滑流暢，色彩表現更為鮮艷生動，反射微鏡結構也從10度改為12度，能擷取更多來自燈泡的光源，有效提升亮度20%以上；同時減少暗部畫面的散射光線，搭配特殊的高反射鏡面制程，可以提升對比度50%以上，另外DDP1000芯片控制器，能有效解決連續色彩下的殘影問題和暗部畫面的抖動噪聲。

3) 采用了0.719:1業內第一短焦鏡頭及先進的反射技術。

4) 大幅度改進了對比度：達到了1300:1，多屏拼接系統的畫面更為清晰鮮明。

5) 數字CSC ( Color Space Control ) 色域補償電路技術：

    在傳統投影機中，畫面色彩調整采用白平衡調整，結果導致只有白色一致。但是在EXVision-50XL投影系統單元的色彩調整中，由于三菱機芯采用獨家原創的數字CSC ( Color Space Control ) 電路，有效抑制了各畫面間三原色的離散，使紅綠藍三基色達到了高度一致，而不僅僅是白色的一致性。

6)改善了色亂現象

   單片DLP™投影機是通過三色輪旋轉行成彩色圖像的，長時間投放RGB各種顏色，在視線大幅度移動時眼睛會出現視覺殘留的現象，也就是光閃色亂現象。而三菱通過研究將三色輪旋轉速度由2倍速（120MHZ）提高到了3倍速（180MHZ），光閃現象得到了明顯改善。

7) 燈泡亮度切換功能

    三菱投影機芯具備一個超凡的特征，可以通過遙控器調整UHP燈泡的輸出功率100W/120W，當對當前屏幕輸出亮度要求不高時可以切換到100W的狀態，從而延長UHP燈泡的使用壽命。而對屏幕輸出效果有高要求時，可以切換到120W的狀態,提高亮度。

8) 裝載燈泡存儲器

    燈泡本身裝有存儲器，在替換燈泡時由于替換下來燈泡的使用時間已經被記録下來，因此可以正確地管理開燈時間，自動讀取亮度數據，將亮度、色度調整到接近替換前的調整值。

9) 基于亮度傳感器的反饋功能

   在三菱投影機內有一個亮度傳感器,該傳感器以2秒1次的間隔時間測定光輸出率,并自動調整屏幕間的亮度，以保證屏幕間亮度的持久均勻性。

10)色輪替換可用色輪存儲器進行自動色度調整

    色輪替換時輪盤上的存儲器會自動工作，自動讀取原來數據，對多屏拼接的顏色進行調整。

11)亮度均勻性：

    采用數字均勻過渡補償電路功能消除相鄰屏幕閑的亮度差，屏幕間的亮度以4×4dot單位控制使屏幕內的亮度均勻分布、柔和相鄰屏幕的亮度變化。即使是多屏幕組合也會提供渾然一體的大畫面顯示。


12) 燈泡故障LED點亮顯示：

    投影單元燈泡出現故障時單元內部LED指示燈會被點亮，從而使用戶可以快速判斷系統故障的成因，縮短維修時間。

13) 12Bit灰度三維高頻脈沖/伽瑪矯正電路獨家技術：

   普通的DLP和LCD投影機只有8Bit灰度等級，即2⁸ = 256個等級。但是三菱VS-XL21CH投影機芯采用先進的12位灰度三維高頻脈沖電路，可以獲得12Bit的灰度，達到了2¹² = 4096種，是普通投影機的16倍！這樣可以獲得更加平滑細膩的圖像效果，徹底消除數字化圖像特有的階梯過渡現象。特別改善了暗區灰度的再現性。

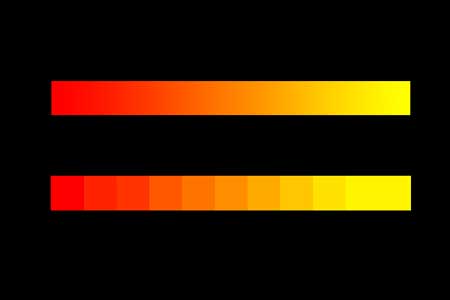

上面為12位，4096種灰度 ；下面表示10位，1024種灰度

對比效果：

14) 輸入端口：每個XGA DLP™顯示單元有多路信號輸入接口，支持RGB信號、復合視頻及S－Video信號、數字信號等：1路5BNC 模擬RGB；1路DVI-D數字RGB；VC-B20KA XGA內置圖像處理器有2路信號輸入接口（1路5BNC 模擬RGB，2路DVI-D輸入/輸出數字RGB）；VC-B20KV視頻處理器信號（1路復合視頻輸入接口和1路S-VIDEO視頻輸入接口）。

EXVision-50XL XGA DLP™系列投影機的RGB輸入端口支持：

1600×1200,1280×1024; 1024×768; 800×600; 640×480

15)單元控制：每個投影單元都有2個RS422A口，一進一出，互相串接在一起，然后由無線遙控器調節和控制整個組合顯示屏的圖像拼接及色彩、對比度、亮度等。具備1路RS232A口，用于控制機器的開關機等。

16)無圖像錯位：由于投影單元采用箱體式結構，可以保證相鄰?fù)队皺C(jī)的圖像投射光路完全無錯位、無交叉干擾。

17)改善溫度漂移：采用鋁合金鑄壓機芯，使散熱量進一步提高，從而大大減小了因?yàn)闄C(jī)芯溫度上升引起的焦點偏移。

18)改善灰塵附著引起的畫面缺陷：

   三菱的DLP™投影機芯在開發初期為了防止圖像由于灰塵引起的欠缺，采用完全密閉型防塵結構光學機芯。

   投影單元采用光隧道： 投影機發熱主要來自于機芯的燈泡，而屏幕板和反射鏡是不會產生熱量的，因此EXVision系列投影單元采用密封圈等將光路投射、反射部分與其它部分隔離形成一個光隧道，該光隧道內因沒有發熱部件，不需散熱，因此也不需要存在空氣流通，從而杜絕了灰塵在光路中的附著，消除了光路上出現灰塵附著引起的類似浮云的缺陷。
