PDP與LCD技術解析！平板電視何去何從

    平板電視是2005年最受關注的家電，無論是PDP還是LCD電視，都已進入萬元以下的主流消費段。平板電視包含哪些新技術？平板電視發展的技術潮流是什么？CHIP將為您介紹相關知識。

    在1925年，倫敦的一個小閣樓上，貧窮的蘇格蘭發明家貝爾德正在對著一只顯示出模糊不清的木偶頭像的簡陋盒子——最原始的電視手舞足蹈，欣喜若狂。當時幾乎沒有人能夠預知，這一發明將成為20世紀影響人類生活的最偉大發明之一。經歷了黑白電視時代和彩色電視時代，現在顯示技術的發展已經將我們帶入了平板電視時代。幾年前，平板電視的代表液晶電視（LCD TV）和等離子電視（PDP TV）還都是價值數萬元乃至數十萬元的奢侈品，顯示的效果也不盡如人意，但隨著技術的進步，它們的成本迅速下降，圖像質量也獲得了很大提升。目前國產的37英寸液晶電視價格已經降入了萬元大關，國產42英寸等離子電視更是報出了七千元以下的低價。隨著數字高清電視技術的提出和逐漸推廣，分辨率高、屏幕面積大、體態苗條的平板電視已經成為未來數年內的家電消費熱點，2005年1~5月份，平板電視的銷量比去年同期增長了4倍，預計今年平板電視的銷量將達到1750萬臺。本期前沿技術將向您介紹平板電視包含的新技術和平板電視發展的技術潮流。

    快速響應技術

    早期的液晶顯示被人詬病的一個缺點就是響應時間過慢，在顯示動態影像的時候會出現拖尾現象，這嚴重影響了液晶電視的推廣，在選購液晶電視的時候，響應時間也成為一個重要的指標。不過，隨著液晶顯示技術的發展，響應時間變得越來越短，特別是目前的廣視角技術都包含同時降低響應時間的技術，比如MVA-Premium中的特殊電極、OCB技術中特殊的分子排列方式等等。在不改變原有的顯示技術的情況下，采用過驅動技術是一個相對物美價廉的選擇。

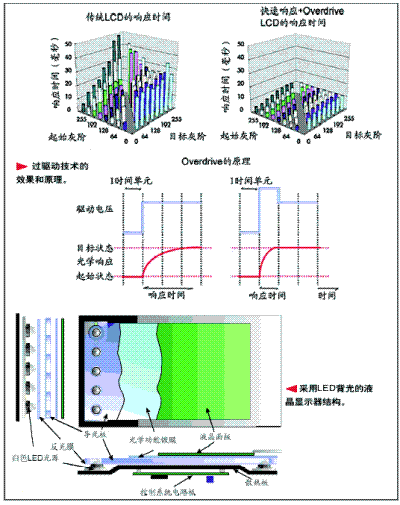

    過驅動技術實際上是通過驅動電壓的調整來實現的。液晶分子每一種穩定的狀態都對應著一定的電壓。當在電極上加電壓時，液晶分子不是即時轉動到目標狀態，而是在一定的響應時間之后才能達到這個狀態，電壓越高，分子轉動的速度越快。傳統的液晶顯示器中，在液晶分子上施加的驅動電壓就是目標狀態的對應電壓，由于不同灰階的對應電壓不同，分子需要轉過的角度也不同，這就造成了不同灰階轉換的響應時間千差萬別。而在采用過驅動技術的顯示器中，施加的驅動電壓在起始的時候稍高于目標狀態的對應電壓，使得液晶分子轉動的速度更快，在到達目標狀態時，電壓再回落至目標狀態的對應電壓以保持狀態，這樣就有效縮短了反應時間，而且使不同灰階切換的響應時間平均化。目前各大液晶顯示器生產廠商都已經有采用過驅動技術的8ms、5ms 、4ms GTG產品上市。比如三星公司的RTA（響應時間加速器）技術已經可以達到4ms GTG的響應時間。

    黑屏插入技術也是常用的縮短響應時間的技術。通過在每個圖像幀之間插入黑色幀，可以產生與CRT相似的快速脈沖調制效應。人腦可以濾除這種閃爍并自動產生中間圖像。6月份友達光電發表的GFI超高速反應技術已經可以達到小于4ms的GTG響應時間，預計在第三季度應用于液晶電視面板上。此外，通過對背光進行脈沖調制的背光掃描技術也可以達到很好的效果。目前的趨勢是將這幾種快速響應技術結合使用，以獲得更短的灰階響應時間。

    背光光源技術

    液晶面板是被動式顯示器件，自己無法發光，只能通過光源的照射顯示圖像。目前絕大多數液晶顯示器和液晶電視采用冷陰極熒光管（CCFL）作為背光光源。經過長期不斷的改良，目前的冷陰極熒光管技術已經非常成熟，其使用壽命長達3萬~5萬小時，在亮度、節電性等方面也相當令人滿意。不過冷陰極熒光燈管也有很多不足：首先，冷陰極熒光管能夠達到的色域（也就是電視的色彩表現范圍）較小，普通的冷陰極熒光管一般只能夠達到NTSC色域的72%，其次，冷陰極熒光管屬于管狀光源，為了使屏幕不同區域的亮度均勻，需要大量附件，而且在大屏幕的液晶電視上應用，需要數十根冷陰極熒光管，進一步加大了設計難度；再次，冷陰極熒光管中含有汞，不符合未來環保的要求。針對這些問題，人們對背光光源進行了大量的研究和改進。

    LED背光光源技術

    LED背光采用發光二極管作為背光光源，是未來最有希望替代傳統冷陰極熒光管的技術。發光二極管由數層很薄的攙雜半導體材料制成，一層帶有過量的電子，另一層則缺乏電子而形成帶正電的空穴，工作時電流通過，電子和空穴相互結合，多余的能量則以光輻射的形式被釋放出來。通過使用不同的半導體材料可以獲得不同發光特性的發光二極管。目前已經投入商業應用的發光二極管可以提供紅、綠、藍、青、橙、琥珀、白等顏色，色域也非常寬廣，能夠達到NTSC色域的105%，這為液晶電視的色彩提升提供了保障。今年5月在波士頓舉辦的SID2005上，LG-Philips已經展示了使用10bit和12bit驅動IC，分別能夠顯示10億和680億種色彩的42英寸LED背光照明液晶電視產品。索尼公司也看好LED背光照明的前景，它的頂級產品Qualia 005液晶電視就采用了Lumileds公司的Luxeon LED背光照明。

    在液晶電視上使用的LED背光光源可以是白色，也可以是紅、綠、藍三基色，在高端產品中也可以應用多色LED背光來進一步提高色彩表現力，如三菱電機在SID2005上發布了使用六原色LED背光光源的液晶顯示器。采用LED背光的液晶電視厚度大約為5厘米，比傳統的液晶電視稍薄。

     早期的LED背光光源亮度比冷熒光燈管稍差，能夠達到的對比度也僅僅在普通水平。不過在SID2005上LG-Philips展示了使用LED背光光源的超高對比度47英寸液晶電視，在LED背光源上引入新技術，將整個屏幕的LED分成了若干區域，根據顯示的影像信號，可單獨控制每個區域的發光量。所以影像的暗部能夠更暗，亮部能夠更亮，對比度由此得到了提高。LG-Philips展示的這款樣品將黑色的光通量降低到0.05流明，對比度高達10000:1，可以和最新的等離子電視的對比度媲美。

    LED背光光源的另外一個優點是壽命非常長，使用壽命可達10萬小時，如果按每天開機5小時計算，一臺采用LED背光光源的液晶電視可以使用將近55年。此外，它還不含汞，環保性能更好。目前制約LED背光發展的問題主要是成本，由于價格比冷熒光燈管光源高出許多，LED背光光源只能在高端液晶電視中出現。

    與液晶電視相比，等離子電視在屏幕尺寸、響應時間、色域以及可視角度等方面具有獨特的優勢，但在像素的精細程度、功耗和使用壽命等方面則處于劣勢。雖然目前在42英寸及以上的大屏領域幾乎是等離子電視的天下，不過隨著未來7.5代和8代液晶面板工廠相繼建設和投產，大屏液晶電視成本將飛速下降，更大屏幕的液晶產品也已經呼之欲出，如三星已經能夠生產82英寸的液晶電視面板，這已經對超大屏等離子電視構成了現實的威脅，因此等離子面板生產廠商也在不斷降低成本和改良技術以應對液晶的挑戰。

等離子顯示的原理

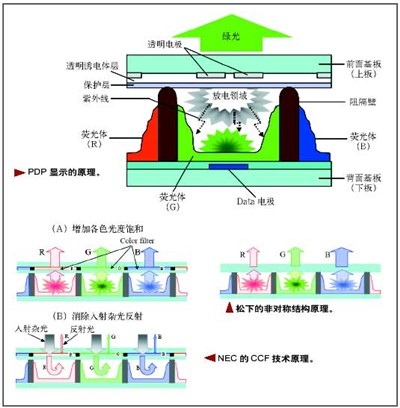

    傳統的等離子顯示單元如圖所示，由前后兩片玻璃基板組成。前面板玻璃上有透明ITO電極以及加強ITO導電性的總線電極，并且在電極上覆蓋透明的介電層和MgO保護層。在后面板玻璃上有數據電極、介電層以及條狀的隔層，在每個隔層內分別印刷紅、綠、藍三種熒光材料。上下基板之間抽真空后封裝稀薄的氖氣和氙氣的混合氣體。當電極通電后，惰性氣體在等離子態下產生紫外光轟擊磷光粉，從而產生相應的顏色。

典型等離子顯示技術

    目前的市售等離子電視的核心技術主要被日韓廠商所掌握，常見的有富士通的ALiS技術、NEC的CCF技術和松下的非對稱性結構技術。ALiS技術通過利用掃描/顯示電極與顯示電極交互掃描，可以在42英寸屏幕上獲得1024×1024的分辨率，屏幕亮度一般能達到500nits。NEC的CCF技術是將RGB三個子像素單元前面加裝彩色濾光片，增加了各色光的飽和度，同時還消除了入射雜光的影響，大幅度改善了PDP的畫質。松下的非對稱性結構則通過增加藍色和綠色子像素單元的溝寬，同時在畫面較暗時自動增加放電次數，也對亮度和畫質有很大改善。

等離子電視的進展

    由于等離子顯示技術目前已經比較成熟，目前廠商的技術主要集中在如下幾方面：一是降低成本，通過生產技術改良使得現有的中低端產品如42英寸產品成本大幅下降以搶占市場。二是提高輸出畫質，包括采用更加精細的像素、采用改進結構的阻隔壁，提高開口率以增加屏幕亮度以及研發新型的磷光粉等措施獲得更加出色的顯示效果。三是開發更大屏幕、更高分辨率的產品。
等離子電視的屏幕尺寸競賽從來就沒有停止過。2003年10月，LG推出了76英寸的PDP屏幕原型，不到三個月，這一紀錄就被三星SDI的80英寸面板所打破。到2004年12月，三星SDI展示了102英寸的PDP面板。它的亮度可以達到1000nits，對比度2000:1，分辨率為1920×1080。今年2月，三星更推出了102英寸的PDP電視樣機。除此之外，三星還展示了新品SPD-42P5HD和SPD-50P5HD，它們能夠顯示驚人的5490億色彩，對比度高達10000:1。目前新一代PDP產品屏幕亮度和對比度指標都已經分別達到了1000nits和10000:1，在畫質上有很大提高，這些新產品將在不久把老產品淘汰出市場。
