一、概述

    近幾年來興起的會議電視系統(Videoconferencing System)是一種以視頻為主的交互式多媒體通信,它利用現有的圖像通信技術,計算機通信技術以及微電子技術,進行本地區或遠程地區之間的點對點或多點之間的雙向視頻,雙工音頻,以及數據等交互式信息實時通信。會議電視的目的是把相隔多個地點的會議室電視設備連接在一起,使各方與會人員有如身臨現場一起開會,進行面對面對話的感覺,因此廣泛地應用于各類行政會議,科技會議,遠程教學以及商務談判等事物中。會議電視系統具有真實、高效、實時的特點,是一種簡便而有效的用于管理、指揮以及協同決策的技術手段,在國內也已開始廣泛采用。

  根據用戶的需求我們設計了XXX會議電視系統方案

    1、 通過高質量的電視會議,使在地理上分散的部門可以更迅速的處理問題,不但省時、省錢、而且把傳統會議面對面交流的自然感覺帶給了與會人員,能迅速、準確的把握決策機會,使更多的人加入到重要決策之中,并形成一個更加開放、更加協作的工作環境。

    2、 通過會議電視系統廣播式的工作模式,可以方便地、經常地組織遠程培訓和遠程教育,更快提高各部門的業務工作水平。

    3、 提供會議電視系統,領導可以隨時就某些突發事件對各地的下級部門下達指示;在重點地區設置會議電視系統,可以真正成為領導的千里眼、順風耳,便于領導及時了解情況,進行準確的判斷,迅速采取有力的措施。

    4、 會議電視系統可以滿足用戶一般會議電視的要求,同時可提供數據通信的加密接口。具有功能多、通信可靠、保密傳輸、價位低的特點。通過選用通信加密機可以為會議電視及數據通信提供保密通信

二、技術方案

    1.網絡平臺

    ISDN是會議電視諸多網絡平臺中性能價格比最高的一種網絡平臺。另外國際上基于ISDN的會議電視標準(H.320)已經非常成熟,而且基于ISDN的會議電視終端設備功能非常豐富;同時,基于ISDN的會議電視終端采用靈活的撥號方式,并且高、中、低檔產品應有盡有,能滿足不同用戶的不同需求。因此我們選擇ISDN作為主要的通信網絡平臺,對于沒有ISDN的地區可以考慮采用DDN、衛星等其它網絡平臺接入該會議電視系統。

    2.方案說明

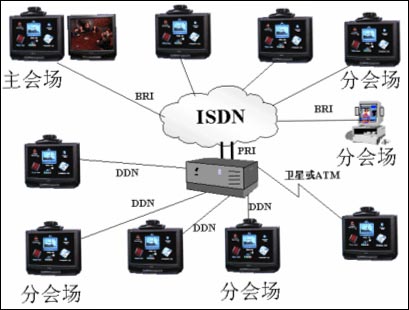

    XXX會議電視系統的網絡結構圖如下。

    利用該系統電視會議,會議電視系統采用主席控制方式,由主會場充當主席。主席可以任意選擇某一會場(包括其自己)進行發言,此時其他所有會場看到的均為發言者,而該發言者看到是前一位發言者。主席安排整個會議的進程,其有權中止某個發言者的發言,取消某個會場參與會或在會議進行中將某個會場加入進整個會議。

  3.系統設備建議

    3.1 會議電視終端設備

    會議電視終端設備主要功能是:對現場圖象和聲音進行采樣和數字化,然后進行數據編碼壓縮并傳輸;對接收到的數據進行解碼,將數字信號恢復成模擬的圖象和聲音并顯示。
在所有的會場中我們必須安放一套會議電視終端設備。主會場建議選用PolyCom公司的ViewStation;各分會場可以根據實際情況選用ViewStation或PictureTel公司的Live200。

    3.2 多點控制單元(MCU)

    多點控制單元是進行多點會議電視的必須設備,主要功能是:完成多路視頻/音頻數據流的處理與交換,選擇源數據流進行廣播;同時提供多種會議控制功能。在本系統中MCU的選擇我們采用VidoeServer公司的Series2000。

    3.3 數據互通設備選擇

    利用安裝了數據應用共享軟件的電腦來實現數據共享功能。

    3.4 圖文攝像機(Document Camera)

    當有文檔需要傳送時,文檔Camera能清晰地?cái)z取圖象.

    3.5 多功能智能板

    為使視頻會議更真實和自然,與會者均可在多功能智能板上書寫,進行交流。

    3.6 其它設備

    如投影機、電腦等。

    4.主要系統設備接入方式

    4.1會議電視終端設備接入方式:

  會議電視終端設備接入N-ISDN網絡的方式按接入的速率分為兩種:當以128kbps速率接入時,會議電視終端設備提供一個BRI接口直接與一路ISDN線路相連;當以128kbps以上速率(如384kbps或512kbps速率)時,會議電視終端設備網絡接口選用反向復用設備。該設備提供3個或4個ISDN BRI接口,通過3/4根ISDN BRI線路與N-ISDN網絡連接。該設備同時提供ISDN反向復用能力,將3/4根ISDN BRI線路反向復用,為會議電視系統提供復用后的384/512kbps速率的通道。

  ViewStation V35可以提供V.35接口,通過DDN或衛星網接入MCU。

  4.2 MCU接入方式:

  MCU通過PRI(30B+D)接入ISDN公網。MCU同樣提供V.35接口與DDN或衛星網相連。

三、會議電視系統功能說明

  會議電視系統中的各會場的功能如下。

  1 視頻功能

  利用切換方法可將本地會場的畫面、本地不同視頻源的視頻信號、所接入錄像機的錄像資料傳送至其它會場。

  可根據需要錄制下整個會議進程的圖像和聲音。

  最大幀頻在15幀/秒;在384/512kbps的速率下最大幀頻能夠達到30幀/秒。

  各會場可以同時看到4個其它會場的畫面(需要購買4畫面模塊)。

  可以實現分會場看到主會場,主會場看到4個分會場的畫面(需要4畫面模塊)。

  2 音頻功能

采用自動背景噪音抑制的方式提高聲音質量。
采用自動增益控制,保證發言人在距麥克風不同時音量不變。
采用全向麥克風,實現聲音的全方位采集。
可隨時調節音量。
可實現唇音同步。

  3 數據功能

可發送MicrosoftPowerPoint格式的圖片。
可共享電子白板。
支持托曳式文件傳送。
支持應用程序共享

  4 控制功能

  4.1語音控制功能

根據各會場聲音的大小,決定誰是廣播者(發言會場聲音最大), 基本用于點數較少的場合。
可選擇自己需要看到的會場。
可選擇主席控制。

  4.2直接控制功能

  每個會場的狀態(包括圖像、聲音和數據)都很形象地顯示在與Series 2000相連的工作站(Workstation)的顯示器上, 管理者通過鼠標操作,配合管理軟件,可對會議進程進行安排和控制
切換廣播會場。

  加入或刪除會場。
  結束會議。
  監視各會場的情況。
  取消主席控制,改為直接控制或語音控制。

  4.3主席控制功能(需要購買主席控制模塊)

  依據ITU-T H.243而實現的多點會議控制方式,為目前電視會議系統中最常用、最有效的控制方式
同一會議中主席只能有一個。

  主席可廣播任一會場。
  主席可指定發言會場發言,切換其圖像作為全網的廣播者。廣播者看到的會場由語音控制或可自選而定。
  主席可看到各分會場的全名。
  主席權力(令牌)可放棄成為語音控制。
  遙控當前所看到會場的攝像機鏡頭的動作。
  查看當前所看到對方會場名字。
  將任一分會場從會議進程中刪除。
  可任選參加會議的會場觀看。

  4.4其它功能

  通過無線遙控器可控制攝像機的動作,包括鏡頭的上下、左右、拉近與拉遠。系統監測窗口可監視網絡狀態。如,網絡速率、通信協議、網絡誤碼等?商峁10個本地會場預置畫面,利用無線控制器可方便地實現畫面間的切換。VideoServer公司的Series2000(MCU)單級最多可以支持48個點(128kbps)同時召開會議,也可以通過級聯方式進行擴充。Series2000可以同時召開多個不同的會議,不同會議組可任意定義。

  在同一會議組中速率相同,不同會議組的速率可以不相同,不同會議組之間互不干擾。如一臺40端口的Series2000中最多可同時召開40個不同的會議。

  Series2000上的RS-232接口通過一對調制解調器連接一臺遠端工作站對Series2000進行控制,控制功能完全與本地工作站相同。工作站也可以通過TCP/IP網絡對Series2000進行控制。

  5 用戶操作界面

  ViewStation會議電視系統提供無線控制器的輸入方式。
  ViewStation可連接輔助攝像機、圖文攝像機、錄像機、影碟機、錄音機、調音臺、特技機、字幕機等多種外圍設備。

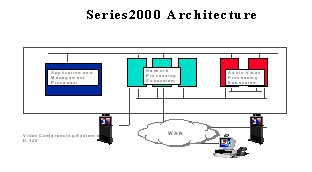

圖1 MCU基本結構示意圖

  2、Series2007實現功能

  a、Series2007有三種圖像切換方式

  ● 主席控制:任意會議點可申請主席控制功能。

◇ 可選擇廣播者
◇ 可刪除會議點
◇ 可任意瀏覽會議點
◇ 可結束會議
◇ 可放棄主席控制功能

  ● 聲音控制:在多點會議電視系統中,MCU自動根據與會者發言音量的大小,將圖自動從一個會場切換到聲音較大的場并廣播出去。

  ● 導演控制:每個與會者的狀態(包括圖像、聲音和數據)都很形象地顯示在與MCU相連的工作站的監視器上,管理者通過鼠標操作,配合管理軟件,可直接對與會者進行選取想要看的。


  b、綜合診斷

  MCU可對控制器和網絡中可能出現的問題進行判斷,如:通電診斷、在線診斷、多種巡回檢測、報警及事件記錄等

  c、語音速率可調

  MCU 可改變分配給語音的傳輸帶寬(從16kbps-64kbps),這對于傳輸信道容量為128kbps 或更低的會議電視顯得尤為重要,這樣才能獲得滿意的圖像質量。

  3、Series2007設備結構

  Series2007產品包含一系列網絡接口板,這些接口板可以插入8槽的Series2007機架。Series2007支持與公用或?qū)S镁W(wǎng)絡的各種連接。接口包括:E1、一次群速率和基本速率的ISDN接口、以及V.35/RS449/X.21。在對Series2007訂貨時,這些接口板是可選的。基本速率接口板能提供四個BRI線路連接;V.35/RS-449/ X.21模塊能與信道服務單元/數據服務單元(CSU/DSU)一起使用,或與專用數據通信設備相連,例如E1復用器和反向復用器等。Series2007可以和反向復用器一起使用,支持高達768kbps的數據速率。

  4、組成部件介紹

  a、硬件

  ● 機架

  每個Series2007服務器包括一個系統機架,用來裝入模塊卡和軟件。每一個機架都包含了系統軟件、外圍設備、母板和電源部分。所有插槽都可用來插入模塊卡。在可用的插槽內按一定次序放置模塊。

  ● 橋接處理單元BPU

  BPU負責完成ITU-T H.221協議處理、音頻橋接和視頻交換。在Series2007中最多可以配置2個BPU。

  ● T.120卡

  多點數據通信時,需要在Series2007中安裝一塊T.120卡,簡稱TCM,它的主要功能是提供多點數據通信能力。可以支持8個會議終端。一個Series2007最多只可以插入1塊TCM卡,占用Series2007的一個插槽位置。目前,TCM只能運行在不高于768K的速率下,并且不支持級聯。

  ● 四畫面模塊

  四畫面模塊能夠使視頻終端同時顯示四個畫面,每個四畫面模塊(簡稱TCM)能夠支持一個會議。增強的四畫面模塊還支持混合速率接入(5種不同速率的視頻終端同時召開同一會議)以及四畫面時的語音激勵。

  b、軟件

  Series2007全部操作都可通過外接工作站,在Windows界面下完成。主要功能包括:文件管理、定義會議、事件記錄、各種診斷、系統配置、會議控制、數據庫管理等。

---------------------------------------------

方案提供商:北京三達天宇科技發展有限公司
