博豐潤德DLP大屏幕拼接系統

    DLP 是英文 Digital Light Processor 的縮寫，譯作數字光處理器。這一新的投影技術的誕生，是美國德州儀器公司在擁有存儲數字信息的能力之后，終于實現了數字信息的顯示。 DLP 技術是投影顯示領域劃時代的革命，它以 DMD(Digital Micromirror Device)數字微反射器作為光閥成像器件，采用數字光處理技術調制視頻信號，驅動 DMD 光路系統，通過投影透鏡獲取大屏幕圖像。

　　根據應用的需要，DLP 系統可以接收數字或模擬信號。模擬信號可在 DLP 設備生產廠家（OEM）的前端處理中轉換為數字信號，任何隔行視頻信號通過內置處理被轉換成一個全圖形幀視頻信號。由此，信號通過 DLP 視頻處理變成先進的紅、綠、蘭（RGB）數據，然后由先進的 RGB 數據格式化為全部二進制數據的平面。

　　當視頻或圖形信號經過處理后以數字格式送入 DMD ，信息的每一個像素按照 1 ： 1 的比例被直接映射在它自己的鏡片上，以精確的數字控制，如果信號是 640X480 像素，只對器件中央的 640X480 鏡片采取動作，其他區域的其他鏡片將被簡單地被置于“關“的狀態。

    DLP 是一個簡單的光學系統，當鏡片在開的位置上時，透過聚光透鏡和顏色濾波系統后，投影燈的光線直接照射在 DMD 上，將光反射到屏幕上形成一個數字的方型像素像圖。

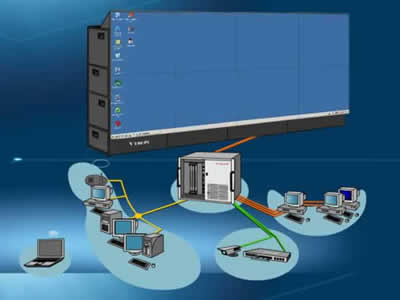

大屏幕拓?fù)浣Y(jié)構圖

大屏幕顯示系統主要應用領域

    目前大屏幕顯示系統在電信網絡管理、公安交警指揮、交通監控管理、軍事作戰指揮訓練、工業生產調度等多個領域的控制室中得到了廣泛的應用，它能夠集中顯示來自 RGB,Video 和網絡等多種不同信號源的信號，以滿足用戶大面積顯示各種共享信息和綜合信息的需求。

　　博豐潤德公司提供的三菱及 VTRON 的控制室大屏幕顯示系統解決方案是將國際最卓越的數字高清晰度數碼顯示技術、顯示墻無縫拼接技術、多屏圖像處理技術、多路信號切換技術、網絡技術、集中控制技術等的應用綜合為一體，形成一個擁有高亮度、高清晰度、高智能化控制、操作方法先進的大屏幕顯示系統。

    制室應用包括電信和數據網絡操作控制、軍事指揮與控制、 煤礦生產及安全監控、公安交警指揮、能源供應、公用事業、以及交通管理等�？刂剖沂强刂浦行牡纳窠�(jīng)中樞。隨著操作的數據日益增多，對于決定任務關鍵的操作，一個復雜而可靠的系統每時每刻都是非常重要的。

    大規模顯示系統應該能夠顯示極高分辨率的圖像，從總的全局概貌直到極小的細節。主要的要求包括對 Video 、工作站和網絡等信號源數據的快速而高效的連接和顯示，圖像均勻性、色彩還原性、無縫的視覺效果和系統可靠性要求很高。

單元的拼接應用

    顯示單元通過拼接組合成 VTRON 數字?jǐn)?shù)字顯示拼接墻系統，有平面和弧形兩種形式，一般系統均采用平面形式，對于系統為 M × N （ M ≥ 5 ）的大型拼接墻系統 ，為取得最佳視角效果，可設計為水平方向相鄰兩列屏幕成像面夾角為 177 °（顯示箱夾角 3 °）的弧形拼接墻系統。

平面數字顯示拼接墻系統

    平面數字顯示拼接墻系統由 M × N 個顯示單元和 M 個底座單元拼接而成。下圖是一個 2 × 2 配置的平面數字顯示拼接墻系統。

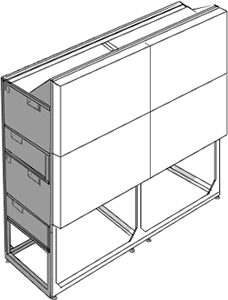

2 × 2 配置的數字顯示拼接墻系統示意圖

弧形數字顯示拼接墻系統

　　當墻體較長（行數多）、環境空間狹長的情況下，可以考慮選擇弧形拼接。

　　弧形顯示拼接墻系統由 M × N 個顯示單元和 M 個底座單元及弧形系統附件拼接而成。下圖為一套 5 × 3 配置的弧形數字顯示拼接墻系統。(C 系列和 T 系列均可進行弧形拼接)

5 × 3 配置的弧形數字顯示拼接墻系統示意圖

DLP 大屏幕拼接系統的主要組成部件

投影單元

　　　　　　

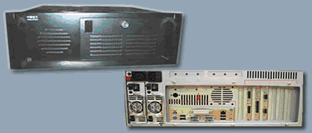

多屏拼接控制器

　　

矩陣

我們的技術優勢

超大型（多達 256 屏）分布集群式的全屏圖像處理技術；
實時網絡顯示技術；
世界獨有的 PerfectPixels ASIC 超大規模超級圖像處理集成電路芯片；
世界獨創的超寬帶數字 Video 流總線技術；
可實現 1/10 像素級電子幾何校正與色平衡調節、全屏實時同步顯示、多窗口任意透明疊加和多種特技顯示的 ViewMaestro 多屏處理技術；
實現 RGB 信號插入實時顯示的 Digicom 多屏處理技術；
獨具匠心的屏幕拼墻自適應浮動結構專利技術；
用于數字顯示單元、全面提升顯示性能的 GUCS 屏幕專利技術；
無縫的 ViewScreen 軟邊拼接顯示技術；
