1、多方會議系統工程概述
1.1 總體描述:
博雅全軟件多方視頻會議系統提供目前最可靠的、可伸縮的和易用的會議平臺,使世界上任何地點的人們都可以借助Internet/Intranet一起很好地工作。不必花費大量的財力物力聚集到一個地方,而是通過網絡實現面對面的溝通,提高效率。
它是一種集中式會議。用戶視頻服務器端將媒體流通過單播方式傳送到視頻中心服務器,再將媒體流通過轉播傳送到參加會議的各個終端。
該系統在PC機(服務器端)使用視頻卡對圖像進行采集、壓縮;然后使用視頻中心模式轉發所獲取音視頻,在客戶端與視頻中心均使用純軟件實現,在節省系統成本,簡化視頻前端的同時提高了整個系統穩定性、可靠性,同時PC機(服務器端)可進行程序化控制,無需專人管理,一次調整后使用極為簡便。整體系統成本較同類產品低廉,使用戶可以利用普通的PC機、標準的視頻采集設備(如USB攝像頭)、耳機和麥克風,實現基于Internet的虛擬會議。與傳統的基于硬件的解決方案相比,博雅全軟件多方會議系統是純軟件解決方案。用戶無需投入高昂的成本,就能夠?qū)崿F(xiàn)高質量、高可靠性的音視頻通訊、協同工作、遠程會議管理等多種會議功能,有效地節約時間和經費,提高企業的工作效率。
1.2 項目需求:
根據貴公司的需求:
本工程項目設備包括1部視頻中心服務器,*套遠程視訊傳輸軟件,*個攝像頭以及配套輔助設備等。具體需求見――2.2配置清單
本工程包括監控系統建設所需的相關設備、軟件以及方案設計、系統集成、培訓、驗收計劃、技術支持與服務等內容。
視頻會議各會場可設有大屏幕電視墻,視頻中心服務器在開會期間需專人職守,依靠網絡傳輸取得遠程會場視頻發送至多個客戶端,協調會場切換,協調各會場之間通訊,調整會場發言方鏡頭、焦距。整套監控系統具有數字化、可以遠程訪問的特點。會場觀察場景提供全景攝像、如多路鏡頭能夠隨時切換,具備畫面全屏放大功能。
多方會議系統功能要求提供實時圖像、語音、唇音同步、會議控制功能與視頻中心文本交流功能,這些要求可以由我們整套系統完成。
要求提供功能齊全、管理簡便的視頻流系統。
1.3 總體效果:
1、 畫面清晰;在每路512K的帶寬抖動中,不會出現畫面抖動、馬賽克,保證唇音延遲不大于2秒。
2、 畫面主體快速移動不出現非常明顯馬賽克。
3、 抗干擾能力強,即使在網絡擁塞或暫時中斷時,5-10秒也不會出現馬賽克或黑屏現象。
4、 可對畫面全屏幕放大顯示。
5、 可由視頻中心控制會場攝像頭。
6、 可對動態場景進行錄像,錄像資料保留在硬盤中。
多方會議系統工程設計方案
2.1. 多方會議系統組網方式
視頻中心服務器安裝在主會場,有接入internet能力,帶寬根據與會者數量逐級提升,每增加一路用戶相應增加512Kbps帶寬,希望可以作為網關有獨立外部IP(不固定的也可以),如作為內部計算機需要網絡映射,或者加裝視頻交換機(VIREGRATE)軟件。

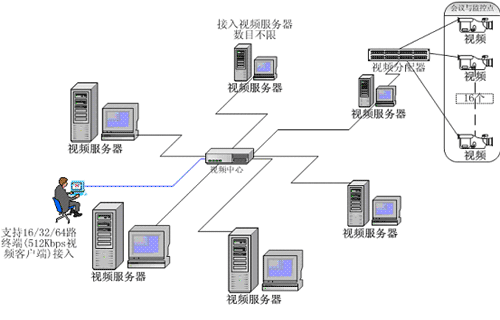

2.1.1 拓撲結構略圖
2.1.2 站內設備連接
關于設備的連接,在雙方確定配置清單后本公司將提供具體操作。

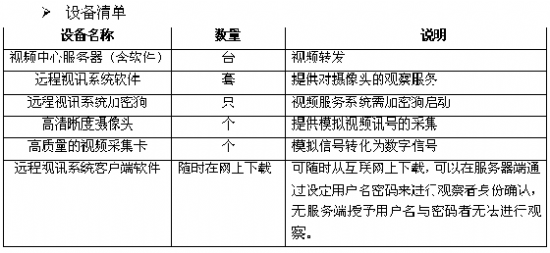

2.2 遠程數字視頻監控系統配置清單
2.3
2.3 博雅全軟件多方會議系統及其優越性
多方會議系統介紹
它是一種集中式會議。用戶終端將媒體流通過單播方式傳送到會議服務器,會議服務器再將媒體流通過多播或論播傳送到參加會議的各個終端。在會議中,媒體流是單向的,只有一個與會者是發送者,能夠發送媒體流,其他與會者都是接收者,只能接收媒體流。發送者由用戶在預定會議時指定。任何經過授權用戶或受到邀請的用戶都能參加會議,會議舉辦者也在預定會議時將某些用戶列于禁止參與的列表中。
遠程數字式監控系統的構成
構成多方會議系統以計算機做視頻服務器、視頻中心和網絡傳輸接口三部分構成如需多路視頻需要增加視頻切換器,系統具有多畫面切換、圖像增益控制、遠程控制、視頻中心控制、錄放像等多種功能,為此需要在PC機平臺上集成視頻采集卡,以實現資料的快速交換。
視頻服務器端圖像輸入、壓縮及處理板塊
采用的是模擬式CCD攝像機,則首先要經過系統的視頻接口及處理模塊,逐次從多路輸入中選出一路進行A/D轉換,并壓縮為更加精煉資料后予以在網絡上傳輸;在帶寬得以保證的情況下可達每秒25幀的實時視頻傳輸,圖像畫面大小和清晰度為512×384、24位真彩色,384×288、24位真彩色。
視頻中心服務器
其功能是通過軟件來控制各會場的切換接入,并按需要將取得的圖像送往指定的客戶端上,為保證其穩定工作,建議此服務器使用windos2000操作系統,P4系列計算機,最大同時接入客戶端64個,會場接入數1個,以輪詢的方式召開會議。
網絡連接與遠程傳輸板塊
每一個視頻信息網對外表現為一個視頻網站,有IP地址,通過網關或路由器即可接入Intrnet,這樣就可供其它遠程用戶訪問。視頻信息網對內表現為專用網,由視頻服務器、編譯碼器等組成。
博雅全軟件多方會議系統
為保證整個系統供電的安全可靠,以減少經電源途徑帶來的電氣串擾,應采用三套供電系統。一套供電系統作為需要觀察地點的照明供電;第二套供電系統作為整個終端設備、控制室設備的供電,并采用不中斷電源系統(UPS);第三套供電系統用于空調等設備的供電。 接地是電源系統中比較重要的問題?刂剖一驒C房、觀察地點所需的地線,宜在控制室或機房設置的接地總線上引接。如果是單獨設置接地體,接地電阻不應大于4W;設置單獨接地體有困難時,也可與其它接地系統合用接地體,接地電阻不應大于0.3W。必須強調的是,采用聯合接地的方式,保護地線必須采用三相五線制中的第五根線,與交流電流的零線必須嚴格分開,否則零線不平衡電源將會對圖像產生干擾。
溫、濕度要求
上述設備在以下溫、濕度條件下的環境中應能正常工作:
溫度(oC) 濕度(%) 說明
5~35 30%~80% 長時間的保持連續正常工作
3、各設備技術規格及指標
本章描述本次方案所使用的遠程數字視頻監控系統設備的技術規格說明。這些技術指標是本項目所需設備最低配置要求,其中要求達到的有關基準測試指標值為實際投標設備應達到的。
3.1 多方會議系統核心部件視頻中心
博雅全公司視頻中心的是一個先進的軟件MCU解決方案。為了建立在線群組會議,你需要有效的方法來管理和在終端之間傳遞音頻、視頻和數據。這正是MCU的工作。
大部分人的觀念里,MCU是一種硬件產品,但是,相對其它MCU產品,視頻中心軟件MCU可以做得更多,花費更少而且更容易部署。
更靈活的平臺選擇
使用基于硬件的MCU,你將于特定的軟件和硬件配置綁到一起,而視頻中心可以在多種硬件平臺和操作系統上工作。
同樣靈活的部署
硬件解決方案限制了如何部署和在哪些地方部署MCU,而視頻中心既可以采取數據中心的方式,也可以在分布環境中,利用我們的技術為分散的用戶提供優化的帶寬和性能。
簡單快捷的升級
硬件系統升級要求更換或者添加昂貴的配件或者整機,而升級視頻中心只需簡單的安裝軟件即可。
低成本的處理能力
硬件系統需要昂貴的板卡,導致配置復雜,兼容性降低。視頻中心則不受硬件平臺的固有限制。
更好的性能
硬件MCU時延較長,建立呼叫連接需要更長的時間,實現同等的視頻質量需要消耗更多的帶寬。視頻中心可以利用多外理器和多線程技術,提供極大的擴展能力和更高的端口密度。視頻中心可以把技術進步帶來的好處最大程度的帶給客戶。
視頻中心(視頻中心)特點
支持廣泛的終端
支持可變的連接速率
支持多種服務器環境
可以運行在Windows9X、Windows 2000平臺上
可依據你的網絡拓撲靈活定制
當使用增長時極易擴展
會議可以無限的連接或者層疊
無縫擴展
透明的用戶訪問,即使會議分布在多個服務器
用戶界面友好
技術規范
協議 TCP/IP、
接入量 根據網絡帶寬和計算機性能限制接入量,每路512kbps
面板指示燈 電源指示燈 網絡狀態指示燈
電源 220V交流電,50Hz
環境 溫度-10-40℃ 濕度15%-85%
3.2 視頻服務器
安裝簡單、使用方便。采用全新的軟硬件結合架構,提供大容量、高可靠性的視訊傳輸方案。視頻服務器系統接口非常簡單,用戶只需要在計算機上安裝攝像頭、視頻采集卡、連接線、網絡視訊傳輸系統軟件。打開電源開關即可使用。既可以通過服務端軟件觀察需要的攝像頭,也可以使用遠程客戶端軟件在網絡上進行實時的觀察,
視頻服務器軟件特點
基于流式(Stream)的廣播技術,自編碼技術使突發平均持續時間相對靜默持續時間較短,多級緩沖、發送速率自適應調整機制,消除馬賽克,采用TCP及網絡無沖突技術,保證資料通暢無阻地在網上傳輸。
資 料的保密 : 多用戶判定制度、自編碼技術使網絡傳輸資料安全得以保障。
高級用戶權限 : 系統中可以設定用戶級別,低級別的用戶只有訪問視頻服務器能力,無權進行攝像頭的切換。
錄像: 觀察者可以對所觀察的圖像進行錄像以便做備忘紀錄。
文本討論: 通過輸入文本消息,用戶既可同其它與會者共享思路和主題。
功 能強大 : 在保證高質量的圖像下,實現語音的清晰傳送;語音優先。
人性化設計 : 接口親切友好,操作直觀簡單。
自適應圖像制式 程序自適應PAL制式和NTSC制式使在不同地區采用不同制式的接收者都可以觀看圖像
僅占用一個PCI插槽: 系統僅僅在服務器端安裝視頻采集卡,僅僅占用一個PCI插槽。
完全符合現有的網絡標準:
使用標準的端到端的可靠TCP協議,在主機間實現高可靠性的包交換傳輸協議。對下層服務沒有多少要求,它在并不可靠的網絡上實現面向連接的可靠的傳送資料,我們已經解決可靠性,流量控制的問題,并且為上層應用程序提供多個接口,以便我們的程序不斷的完善升級。
同時我們的系統為多個應用程序提供資料,同時解決連接問題,使我們的系統真正成為面向連接的,最后,我們使用TCP解決通信安全性的問題。
友好的接口應用軟件、操做方便: 我們定制了易于操作、外觀和諧的軟件接口、易于操作的彈出式窗口,使軟件操作更加簡單易懂。
低成本的遠程視訊傳輸:
采用軟硬件結合的思路,設計和開發了軟件和硬件緊密結合的、高效的網絡視訊解決方案。該系統的軟件采用了國際領先的自編碼技術、專門設計的硬件運行平臺、優化定制的操作系統,具有極高的可靠性,安全性和穩定性。
可縮放的視頻窗口:
視頻窗口在畫質減低很小的情況下可放大至全屏幕,可以方便用戶觀看,將屏幕劃分為4個區塊,每個區塊都可以點擊放大,方便用戶對具體細節進行進一步察看。
視頻對比度/亮度/色度/色調程序化控制 : 在服務端可以對對比度、亮度、色度、清晰度等項目進行程序化自動增益控制,使調節攝像頭變得更加簡單。
畫質清晰 : 在網絡帶寬滿足的情況的可以提供512×384、384×288、320×240(USB攝頭)分辨率,真彩色的高清晰畫質。
擴展能力強,隨時可以增加新的節點: 視頻網絡擴展能力強,隨時可以增加新的攝像頭。
技術規范
協議 TCP/IP
接入量 根據網絡帶寬和計算機性能限制接入量,每路512kbps
面板指示燈 電源指示燈 網絡狀態指示燈
電源 220V交流電,50Hz
環境 溫度-10-40℃ 濕度15%-85%
3.3 視頻切換器
當一處視頻服務器需要配有3路或3路以上攝像頭時需增配此設備,提供靈活的一級級連方式,在級連下可以實現多達16路攝像頭同時接入,使會場攝像頭地域分布的更具全方位,為用戶提供完整的解決方案。
網絡視頻分配器安裝簡單、使用方便。采用全新的硬件結構,抗干擾能力強。
3.4 系統各部分配置
視頻中心:
軟件隨硬件設備一同銷售。
客戶端配置:
Pentium200及以上,32MB內存,SVGA彩色監視器,全雙工聲卡,耳機、麥克風,Windows98、WindowsXP、Windows2000操作系統。
建議賽揚300以上,64MB內存,SVGA彩色監視器,全雙工聲卡,耳機、麥克風,Windows98、WindowsXP、Windows2000操作系統。
視頻服務器端配置:
適用于Windows2000、Windows98、WindowsXP操作系統,計算機配置要求奔騰III700MHz以上128M內存、800*600分辨率、SVGA彩色監視器、全雙工聲卡、耳機、麥克風、1G硬盤空間,CD-ROM驅動器。以及相應的視訊采集卡。
建議使用Windows2000、Windows98、WindowsXP操作系統,計算機配置奔騰IV 1GMHz以上256M內存、800*600以上分辨率、SVGA彩色監視器、全雙工聲卡、耳機、麥克風、1G硬盤空間,CD-ROM驅動器。以及相應的BT878/ BT848芯片組的FLYVIDEOEZII視訊采集卡。
網絡配置:
有連接Internet能力,每路視訊512Kb/s,網絡帶寬256Kb/s以下會影響傳輸效果,建議傳輸速率512Kb/s。建議內部局域網網關使用internet連接共享,局域網必須是建立在TCP/IP協議的基礎上。
請注意:
若您使用防火墻或是IP分享器上網,所有的外部網絡請求視訊服務皆只能傳到您的防火墻或是IP分享器,然后再由防火墻或是IP分享器負責傳遞資料到內部網絡的機器。若您的防火墻有支持IPforwarding,或是使用IPMasquerade.可在防火墻設定port發送資料到防火墻外。(請參考您的防火墻或是IP分享器手冊)增開端口號碼為2000—2100、3000。如不打開數據通訊埠客戶端無法得到視頻、音頻信號。
3.4.1 系統總結:
幀速 在帶寬滿足要求、計算機性能足夠的情況下 NTSC制式30幀每秒 PAL制式25幀每秒
攝像頭視頻輸出(NTSC或PAL) AV輸出、S-Video端子輸出
攝像頭視頻輸入至計算機上 AV輸入、S-Video端子輸入
顯示器畫面自動縮放功能 可以將視頻畫面放大至全屏幕,將主畫面分為四部分進行放大觀看。
攝像頭 不改變目前貴公司廠房內的攝像頭以及布局
全雙工數字音頻 自動增益控制
遠程管理 通過PC直聯、LAN或呼叫方式進行故障診斷和軟件升級
視頻流廣播能力 流媒體多路廣播支持
語言支持 中文和繁體中文,英語
質保 軟件系統三年質保,免費升級,硬件系統質保一年
3.5 操作與維護
――見4.4“技術培訓”部分
4、系統集成
4.1 報價 系統報價包含(以下報價均為人民幣)
一、 系統報價 市場價:元,優惠價:元
包括以下設備:
套數 型號 數量
視頻中心 1
服務器軟件 3.0
客戶端軟件 3.0 不限制
視頻采集卡 專用
二、 攝像頭、鏡頭以及配件費用
根據貴公司的要求選配,建議使用如下規格
三、 視頻系統網絡施工費用
根據施工實際使用情況結算,費用標準如下
項目 單價(元/米)
線材費用
布線費用
PVC管材
其他配件
四、 培訓以及售后服務費用
4.2 供貨時間
本公司將在訂貨合同簽定生效后的1個月內將全部設備材料運送至指定的地點,并提出本工程的進度時間表。
4.3 檢查和驗收
4.3.1現場驗收移交測試
安裝測試
初次安裝及系統測試由本公司工程師進行,安裝系統測試由本公司負責,貴公司相關人員配合安裝調試。本公司將編排計劃進度表,定期向貴公司用書面報告進展情況及遇到的問題,解決的措施。安裝時,本公司負責提供安裝技術資料、安裝規程等。系統測試時,本公司將提供系統測試詳細內容、測試方法,必要的儀器及測試指標等。本公司工程師經仔細嚴格的系統測試后,認為穩定性可達到移交要求時,則將測試記錄,最新版軟件移交給買方。
移交測試
本公司將擬定一個移交測試計劃和技術內容,提供給貴公司作為參考,并根據實際需求作必要的修改。移交測試時間為一個月左右,可根據具體情況延長或縮短。
移交測試不合格
移交測試中產生的問題,本公司會及時解決,當主要指標及性能達不到規范規定時,貴公司可將整個系統退交給本公司,由本公司再作系統測試外,按合同有關條款處理,直到貴公司認為有條件通過移交測試。
系統開通
移交測試開通后,即開始試運行準備工作,準備工作也包括各用戶資料全部輸入,終端的安裝、調試、維護管理方面本公司也會做好必要的準備,資料由雙方協作編寫。開通工作由貴公司作總指揮,本公司提供技術輔助,設備本身產生的問題應由本公司負責解決。
試運行驗收測試
用戶開放使用的實際質量是檢驗本整套系統質量最直接的標志,因此,在開通試運轉3個月內產生的軟件、硬件故障,各種功能在實際使用中的效果等均作為驗收測試的內容。
試運轉驗收測試不合格,由雙方商定重新試運轉時限,并重新進行試運轉驗收測試,試運轉驗收測試基本合格,但還遺留一些問題,視其處理情況,并核查全部合同,以確定是否最終驗收。
4.4 技術培訓
本條目在雙方進行實際接觸時再做進一步商議。
