投影機散熱的殺手——水冷系統

    投影機在長時間地工作后，如果大家將手放在投影機背部的散熱風扇處，就會明顯感覺到有一股滾燙的熱量在不斷散發出，那你知道這股熱量是從哪里來的嗎？如果不把這些熱量及時排除出去，會對投影機造成傷害嗎？那么我們又該如何采取措施，讓投影機有效散熱呢？目前在投影機領域也在討論使用電腦PC產品上經常用的水冷系統了，根據水冷系統在電腦上的特點。我們有理由相信這項技術在投影機上也會陸續被推廣。

什么叫水冷系統：

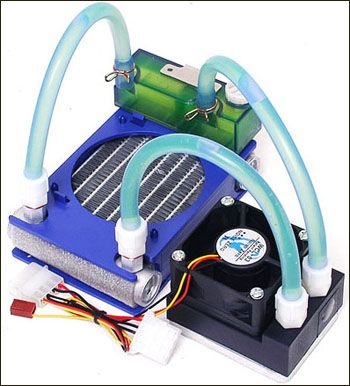

    水冷散熱系統（英文名叫AquariusII）最先開始于PC電腦上面，水冷散熱系統包括：一套流動水循環系統（水泵、蓄水箱、導管等）、專用于給流動水降溫的全銅散熱片、用于CPU散熱的全銅散熱器等。水冷散熱系統工作時通過流動水在機箱內的循環，配合專用的全銅散熱器排放CPU產生的熱量，同時達到降低機箱內系統溫度的目的。在此過程中，特制全銅散熱片可以為作為散熱介質的流動水降溫，以保持水冷散熱的良好效果；機箱內的系統風扇也進行輔助散熱的工作，為「AquariusII」水冷系統做了良好的補充。

    水冷散熱系統的優點很多。它采用不加任何混合成份的水作為導熱介質，由于純水流動速度快，導熱性能極佳， 水冷系統需要的水量并不大，不足500ml，不會讓PC用戶有絲毫不方便的感覺。為了避免傳統水冷系統密閉性能不好，由滲水造成主板毀壞的缺點，「AquariusII」的水泵和導管之間特意設置了特別的卡扣，保證不會有水滲出，能夠有效地保護主板不受損。采用低功耗設計也是「AquariusII」水冷系統的一大優勢，在無需附加電源供應器的情況下就可以正常運作。這套水冷散熱裝置的靜音效果也相當不錯，水泵的工作噪音只有20dBA。

水冷系統給投影機帶來什么好處呢

     投影機內部的散熱問題一直都是眾投影機廠商非常頭疼的頑癥，溫度過高會影響投影機燈泡的壽命，降溫風扇會帶來噪聲，投影機的使用方式和內部設計也受到溫度的影響。因此一個優秀的投影機散熱系統對于投影機長時間使用整個效率的提高及投影機的保養都至關重要。下面我們來了解一下投影機的散熱知識，從散熱知識的原理上，我們來分析水冷系統對投影機使用當中的重要性。

投影機散熱知多少

     大家知道，投影機一般由投影成像系統和光學放大系統組成，投影信號一般通過投影機的成像技術的特殊處理，變成圖象信號，再通過投影機中的光學放大系統的放大，那么投影信號就能高質量、高清晰地被投射在投影大屏幕上了。在投影機的成像技術處理投影輸入信號時，投影機需要強度很高的亮度，要保證這樣高強度的亮度輸出，投影機就必須采用大功率的光源，而大功率的光源在長時間工作的話，勢必會積聚很大的熱量，這些熱量匯聚在投影機的一個只有拳頭大小的空間內，這樣這么集中的熱量、這么強大的功率就勢必要向投影機外圍擴散；除了投影機的成像系統在工作時能產生很大的熱量以外，投影機的開關電源也能在工作時散發出很大的熱量，因此我們認為投影機的電源是投影機熱量的又一個重要來源；投影機內部的供電電源擔負著給投影機電路部分和投影機燈泡供電的任務，根據投影的特殊要求，要求投影燈泡必須始終工作在穩定狀態，才能保證投影機有一個良好的投影效果；從這個方面來看的話，投影機的供電電源必須采用比例脈寬調制的方法對市電進行降壓和穩壓、穩功率處理，而在處理這些環節時投影機電源使用的功率開關管和變壓器都會工作在較高的頻率上，功率開關管在頻繁地工作過程中就會很自然地產生相當大的開關損耗，這些損耗就會轉移成熱量散發出來，從而使投影機內部的溫度升高。

    此外，投影機采用的供電電源受投影機本身尺寸的限制，電源部分的體積也是很小的，所以開關功耗產生的熱量更容易集中。還有，為了能達到很高的投影亮度，人們必須采用更大功率的投影燈泡，目前投影機普遍采用的是金屬鹵素?zé)襞�、UHE燈泡、UHP燈泡這三種光源，這些燈泡的共同特點是發熱量高，對投影機散熱系統要求高，燈泡發出的光經過光學系統會聚后，會聚于液晶板，雖然經過了UV/IR鍍膜、冷反光鏡等多種濾除紅外線的措施，但仍有很多熱量集中在液晶板、偏振片等小面積器件上�？傊�，投影機的熱量主要來源于投影機內部的成像系統、投影機的電源部分以及投影燈泡，這三部分匯聚在一起的熱量是相當大的，如果不及時把這些熱量從投影機中迅速排開，那么這些多余熱量就會使得投影機內部產生很高的溫度，在高溫情況下，投影機的工作效率就會將低，而且長時間工作下去的話，投影機的使用壽命也會大大縮短的。

    目前來說，投影機散熱系統的類型不少，但其中以水冷系統和風冷系統兩種為主流。相比之下水冷系統可以比風冷更快的降低溫度和保持低溫。對于亮度需求不斷增加，以及投影機顯示元件越來越精密，溫度問題將會越顯突出，水冷系統將會逐步取代風冷系統，這是一個市場趨勢。水冷系統將降解決投影機使用完不能馬上收起的問題，還可以有效降低噪聲，減少燈泡因過熱而受到的影響，同時，也減少了投影機熱氣的排除，改善了投影環境。

弱點：但是水冷系統本身需要設計和改進，使用它會增加投影機的體積和重量。
