惠科威視多路輸入同時顯示自定義好方案

    經常有客戶問到我有多路本地信號要同時顯示在一塊屏上,要怎么實現

    今天小編給大家介紹這款產品,能非常好的解決咱們的需求!

    惠科威視這款高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示、股票等需要使用單臺顯示單元同時顯示多個高清信號的場所。

    主要功能

    采用插卡式設計，可自由增加或減少輸入模塊，可根據用戶定制2至16畫面分割;

    每張輸入板卡支持1路復合視頻、1路VGA、1路HDMI共3路信號輸入;

    1路HDMI和1路VGA同步輸出，同時連接兩個顯示單元;

    兼容各種分辨率信號輸入，支持1920*1080超高分辨率信號輸出;

    支持畫中畫、畫外畫、開窗、疊加、漫游、圖像任意大小和位置功能;

    支持圖像透明度調節，透過上面畫面可以看到下面圖像;

    支持90V～264V超寬交流電壓輸入，可通用于全球任何一個國家;

    標準4U鋁合金拉絲機箱，可直接上標準機柜;

    支持機箱按扭、紅外遙控、RS-232串口以及中控控制;

    專為視頻工程度身定制的高品質高清畫面分割器;

畫面分割器詳細介紹

    1、純硬件構架

    采用純硬件構架，無CPU、無內存，開機只需要3至5稱鐘，系統穩定，無死機、病毒感染、系統崩潰的風險;可全年365天，每天24小時不間斷工作;

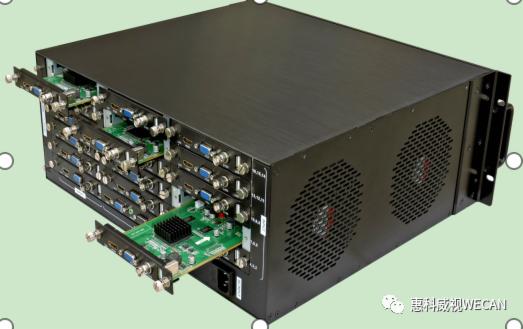

    2、插卡式模塊化設計

    輸入/輸出板卡采用插卡式結構，用戶可以很方便的增加或減少輸入模塊的數量，同時極大的方便了產品升級、維修及維護。插卡式機箱有著諸多的優勢，比如：

    產品升級更方便：

    采用模塊化插卡設計方案，只需要廠家提供輸入模塊，用戶即可很方便的在現場對產品硬件進行升級，而不需要專業人士親臨現場進行安裝調試，很大程度節省了升級所需要的時間以及成本;

    維護更方便

    產品長年使用過程中可能某些模塊先老化而出現故障，以往非模塊化設計的產品在出現質量問題時往往需要把整個機箱返廠維修，這樣不但產生高昂的運費，而且給用戶造成很多時間上的浪費。而使用插卡式的設備只需要把板卡模塊寄給用戶即可很快解決問題。并且單獨模塊出現問題，可以不影響 其它模塊的正常工作。

    3、多格式信號輸入

    采用標準化輸入模塊設計，輸入模塊可以支持BNC、VGA、HDMI信號輸入，每個輸入板卡對應一個窗口，每個窗口信號可以三選一顯示。

    4、HDMI、VGA信號同步輸出

    支持HDMI和VGA信號同步輸出，可以同時連接一個HDMI顯示單元和一個VGA顯示單元，兩個輸出信號顯示內容一致。輸出最大分辨率可以支持1920*1080，并可向下兼容1280*720、1024*768等分辨率。

    5、高兼容性

    HDMI接口同時也可以兼容DVI信號，HDMI輸入接口只需要加一個HDMI轉DVI轉接頭，即可以接收DVI信號;同樣HDMI輸出口也可以兼容DVI顯示單元。

    6、多畫面分割顯示

    支持定制2至16畫面分割，最小可以做到2畫面分割顯示，最大可以定制到16畫面分割顯示，包括一些特殊的分割數量模式如：5分割、7分割、13分割等。

7、畫中畫功能

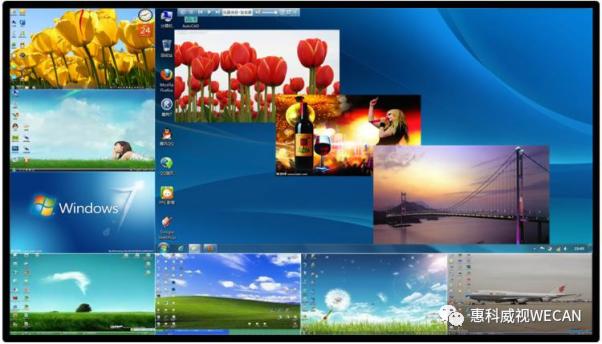

    通過控制軟件，用戶可以隨心所欲的去控制窗口大小、窗口位置、窗口排列方式，實現畫中畫、畫外畫、PIP、POP功能。用戶可通根據自身需求設置多種顯示模式，如下圖為其中一種顯示模式：

8、透明度調節

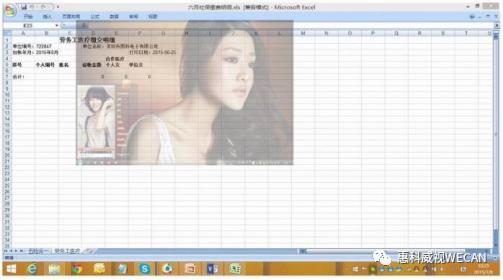

    支持畫中畫上層畫面透明度調節，透過上層畫面可以看到底部畫面，如下圖所示：

9、支持1920*1080高清信號的輸入輸出

    支持定制最多16BNC、16路VGA、16路HDMI總共48路信號輸入,高清視頻支持隔行和逐行輸入。產品支持1920*1080的分辨率信號輸入，并且向下兼容;所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率。

    10、無縫切換功能

    不同的輸入通道可以實現無縫切換，圖像實現快速切換并且不黑屏。

    11、多模設置功能

    9.1、機器出廠設置與分割數量相等的標準切換模式，通過相應按鍵可一鍵切換至相應窗口全屏顯示，按0鍵一鍵切換至全信號多分割顯示模式;

    9.2、用戶可以通過控制軟件自由設置最多十六種自定義模式，滿足用戶各種不同定制化的需求。

    12、FPGA圖像處理技術

    采用目前功能最為強大的圖像處理芯片F(xiàn)PGA技術。FPGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串?dāng)_抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。

    并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g(shù)，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。

    13、數據運算能力強大

    數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到1920*1080的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。

    控制方式

    1、軟件控制

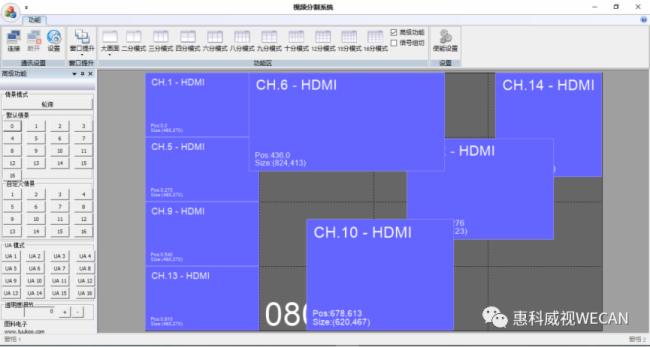

    標配可視化的界面綠色控制軟件FHsoftware.exe，打開即用，不需安裝。通過控制軟件可以完成畫面分割器的全功能控制，如輸入信號的切換、通過鼠標任意改變窗口位置及大小、快捷模式的存儲和調用、自定義16種快捷模式進行快捷切換...

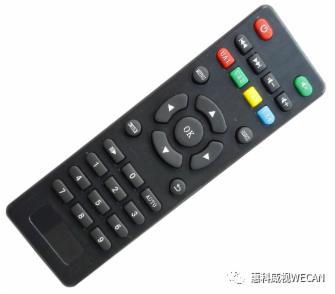

2、紅外遙控器控制

    2.1通過紅外遙控可以實現不啟動控制電腦而實現所有快捷模式的調用;

    2.2可以通過遙控選擇每一通道輸入信號源，以及對輸出分辨率的調整。

3、按鍵控制

    支持機箱按鍵控制，機箱前面框與遙控相對應,可以實現所有快捷模式的一鍵調用。

    4、中控控制

    開放了常用的控制代碼，用戶可根據需求把控制代碼寫入中控系統，使用中控進行集中控制;

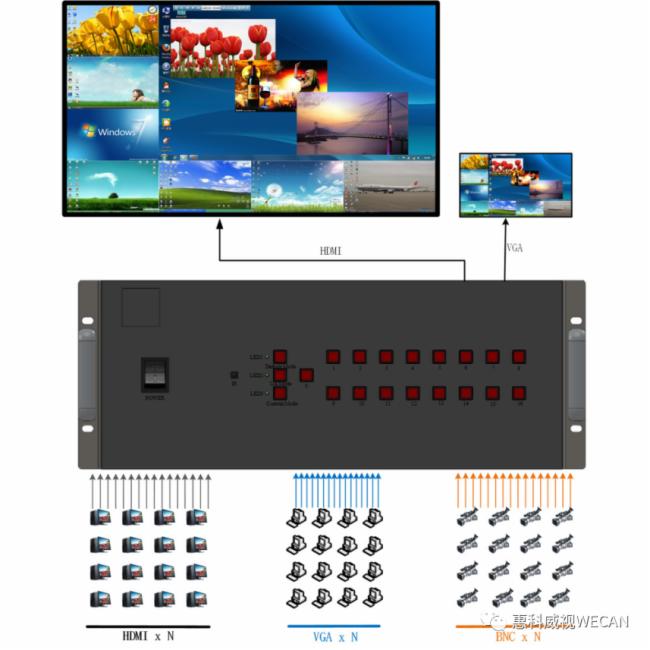

    系統拓樸圖
