JBL VRX932LA-1線陣列的常見組合方式

    JBL VRX932LA-1是一款重量輕、緊湊型的線陣列揚聲器，配置1個12"JBL 2262H雙音圈差分驅動，釹磁鋼低音單元和3個1.5"JBL 2408J高音壓縮驅動器，完美適用各類中小型廳堂的擴聲應用。

    4 x VRX932LA-1 + 2 x VRX918S

    系統聲壓級：111～117dB，最遠達20米

    適用于300人左右，400m2的小型多功能廳、報告廳、私人會所等場合。

    系統說明：

    每邊 2只 VRX932LA-1

    每個系統覆蓋范圍：100°x30°（水平x垂直）

    聲壓級：138dB（1瓦/1米）

    應用高度：2.4米通過連接桿安裝在超低音揚聲器上

    每邊用CROWN XTi6002A功放來驅動

    頂部揚聲器的ACS開關設在+3dB位置，下方的揚聲器設在-3dB位置

    4 x VRX932LA-1 + 2 x VRX918S系統平面布置圖

    400m2會議室俯視圖（兩個2 x VRX932LA-1系統）

    側視圖（2 x VRX932LA-1 + 1 x VRX918S系統）

    6 x VRX932LA-1 + 2 x VRX918S 系統

    聲壓級：104～112dB，最遠達24米

    適用于700人左右，600m2的多功能廳、報告廳、宴會廳等場合。

    系統說明：

    每邊 3只 VRX932LA-1

    每個系統覆蓋范圍：100°x45°（水平x垂直）

    聲壓級：139dB（1瓦/1米）

    懸掛高度：5.5米

    每邊用CROWN XTi6002A功放來驅動

    三個揚聲器并聯連接，頂部揚聲器的ACS開關設在+3dB位置，中間的設在0dB，下方的揚聲器設在-3dB位置。

    6 x VRX932LA-1 + 2 x VRX918S系統平面布置圖

    600m2宴會廳俯視圖（兩個3 x VRX932LA-1系統）

    側視圖（3 x VRX932LA-1 + 1 x VRX918S系統）

    8 x VRX932LA-1 + 2 x VRX918S 系統

    聲壓級：110～116dB，最遠達30米

    適用于1000人左右，800m2的多功能廳、報告廳、宴會廳等場合。

    系統說明：

    每邊 4只 VRX932LA-1

    每個系統覆蓋范圍：100°x60°（水平x垂直）

    聲壓級：141dB（1瓦/1米）

    懸掛高度：7.6米

    每邊用CROWN XTi6002A功放來驅動

    注：為了達到一個平坦的覆蓋范圍，采用+3dB，0dB，-3dB，頂部到底部差-6dB的連續的陣列補償較為恰當。這種連續的補償能通過使用功放一個通道驅動頂部兩個揚聲器，另一個通道驅動底部兩個揚聲器，并且對底部那對揚聲器做6dB的衰減，同時底部揚聲器的ACS開關設在+3dB和0dB上的方法來實現。

    對于需要更多低頻和戶外應用，為每個系統增加2-4個VRX918S超低音以提供足夠的低頻覆蓋，使用兩個串聯的VRX918S性價比最佳！

    8 x VRX932LA-1 + 4 x VRX918S系統平面布置圖

    800m2宴會廳俯視圖（兩個4 x VRX932LA-1系統）

    側視圖（4 x VRX932LA-1 + 1 x VRX918S系統）

    另外，VRX900家族還有2位成員 - VRX932LAP有源揚聲器和VRX918SP有源超低音揚聲器，它們更適合各種流動演出等場合。系統的連接非�？旖萑菀�。用電源和音箱電纜線各一根從一個音箱環接到另一個音箱，簡單連接最多可把3個揚聲器連接在一起。在超低音/衛星揚聲器組合中，電源用于環接一個VRX918SP和2個VRX932LAP揚聲器，快捷的進行電源和音頻信號分配。

    VRX900有源系列采用DBT（Dual Bridged Technology）雙橋接技術的數字功放電路集成到VRX900線陣列箱體的后方。創新設計無縫連接的揚聲器系統，為用戶提供無與倫比的高可靠性、高效率及易用性。

    4 x VRX932LAP +2 x VRX918SP / 4 x VRX918SP 系統

    聲壓級：110-116dB，最遠達20米

    適用于400m2左右的劇場、戶外廣場等。

    側視圖（2 x VRX932LAP + 1 x VRX918SP）

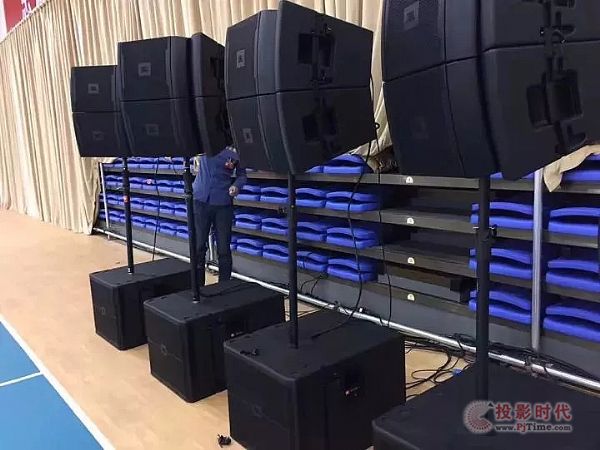

    現場應用實圖

    6 x VRX932LAP + 4 x VRX918SP 系統

    聲壓級：106-114dB，最遠達24米

    適用于600m2的劇場、宴會廳、戶外廣場等。

    側視圖（3 x VRX932LAP + 1 x VRX918SP）

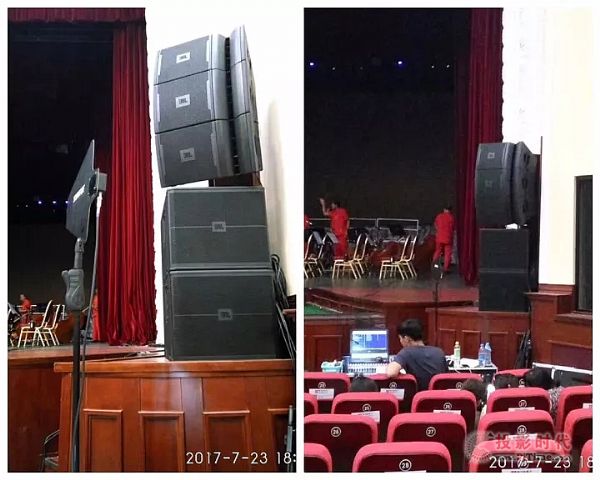

    現場應用實圖

    8 x VRX932LAP + 4 x VRX918SP 系統

    聲壓級：105-113dB，最遠達30米

    適用于800m2的劇場、宴會廳、戶外廣場等。

    側視圖（4 x VRX932LAP + 1 x VRX918SP）

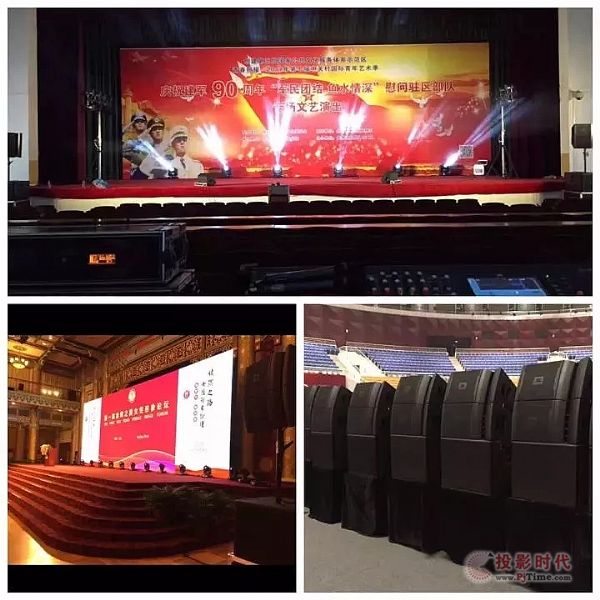

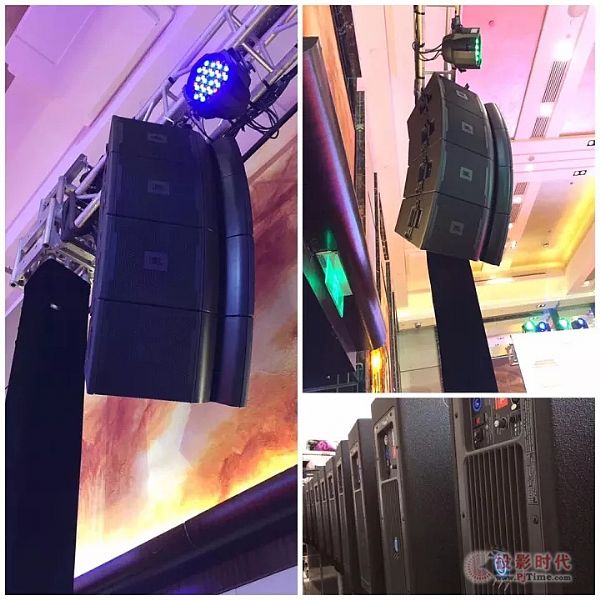

    現場應用實圖

    以上是VRX932比較常用的幾種系統組合方式，靈活的安裝組合方式，豐富的配件選擇，以及高便攜性使得VRX900系列完美適用各類中小型的場合，無論是會議室，報告廳，還是KTV，私人會所，亦或是宴會廳，甚至是體育場館，VRX900系列都能夠得心應手，為我們用戶提供了前所未有的高質量音質盛宴。
