JBL VRX928LA揚聲器系統應用詳解

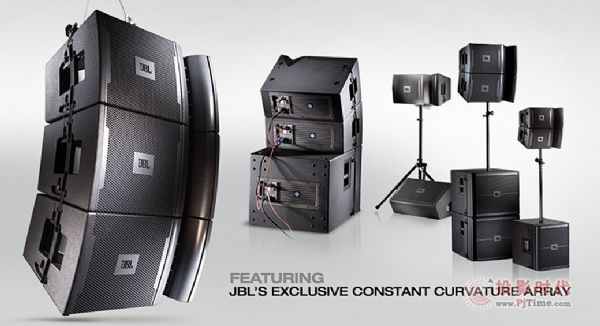

    線陣列是被緊密擺放成一條直線的垂直聲源，它的優點是距離每增加一倍，聲壓降低3dB，而使用常規的揚聲器則是當距離加倍聲壓降低6dB。JBL VRX900系列線陣列的箱體由多個高頻驅動器組成并提供一個恒定曲率的弧形波導，它們?cè)谝黄鹁拖駟蝹�(gè)驅動器那樣工作，相比單個驅動器的揚聲器，明顯增加了功率處理能力并提高了高音的聲輸出功率。此外，多個VRX900揚聲器模塊的組合亦構成一個無縫連接的恒定曲率，提供給用戶前所未有的明亮、清晰的高音。

    VRX900系列擁有眾多的型號，令大家不知所措，這樣的一個系統能覆蓋多大的人群？它能投射多遠？它能有多響？適用哪些場合呢？

    我們?cè)O(shè)定所有的范例場合至少能提供一般音樂需要的105dB的聲壓級的指標，并提供一個特定觀眾區域非常均勻的（6dB之內）覆蓋范圍下，我們就來看看JBL VRX928LA的一些應用范例：

    2 x VRX928LA + 1 x VRX915S 系統

    聲壓級：103～107dB，最遠達10米

    適用于50人左右，100m2的中小型會議室、KTV、私人會所等場合。

    系統說明：

    每邊 1只 VRX928LA

    每個系統的覆蓋范圍：100° x 15°（水平x垂直）

    聲壓級：126dB（1瓦/1米）

    配置 1臺 CROWN XTi 4002A功放驅動2只VRX928LA

    應用高度：2.3米，通過三角架支撐

    ACS開關設在-3dB位置。

    對于需要更多低頻和戶外應用，可增加一個VRX915S 超低音以提供足夠的低頻覆蓋。

    提示：為了實現VRX915S超低音的最佳性能，添加一個均衡點：Bell, 45 Hz, + 2.5 dB, Q: 2.5并使用80Hz分頻點。

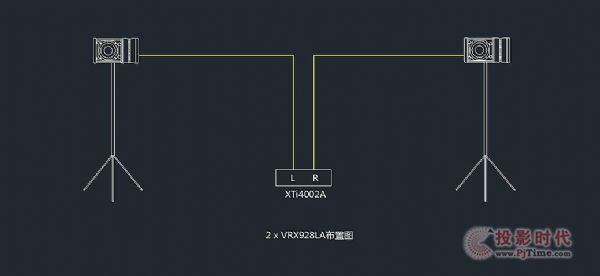

    2 x VRX928LA系統平面布置圖

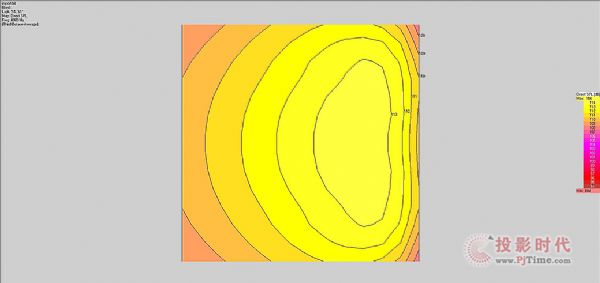

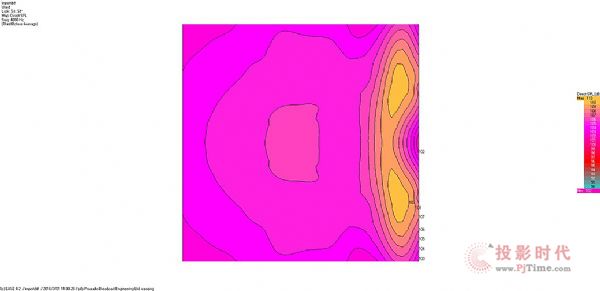

    100m2會議室俯視圖（兩個1 x VRX928LA系統）

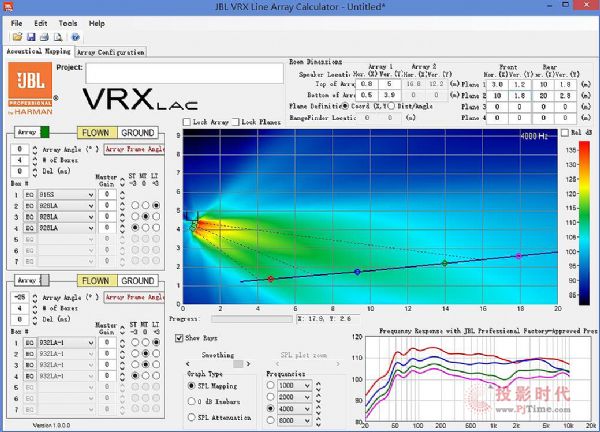

    側視圖（1 x VRX928LA + 1 x VRX915S系統）

    4 x VRX928LA + 2 x VRX915S 系統

    聲壓級：105～110dB，最遠達12米

    適用于100人左右，150m2的會議室、小型多功能廳、私人會所等場合。

    系統說明：

    每邊 2只 VRX928LA

    每個系統的覆蓋范圍：100° x 30°（水平x垂直）

    聲壓級：130dB（1瓦/1米）

    配置 2臺 CROWN XTi 4002A功放驅動4只VRX928LA

    應用高度：2.4米，通過連接桿安裝在VRX915S 超低音上

    頂部揚聲器的 ACS 開關設在+3dB 位置，下方的揚聲器設在-3dB 位置。

    對于需要更多低頻和戶外應用，為每個系統增加一個或兩個VRX915S 超低音以提供足夠的低頻覆蓋。

    兩只VRX915S可使用一臺CROWN XTi4002A來驅動。

    4 x VRX928LA + 2 x VRX915S系統平面布置圖

    150m2會議室俯視圖（兩個2 x VRX928LA系統）

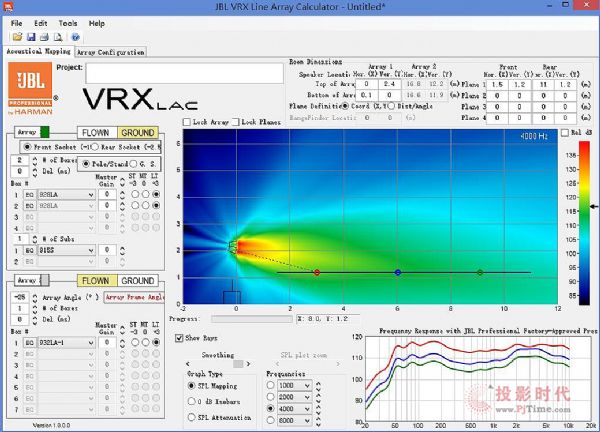

    側視圖（2 x VRX928LA + 1 x VRX915S系統）

    6 x VRX928LA + 2 x VRX915S 系統

    聲壓級：102～108dB，最遠達15米

    適用于300人左右，400m2的多功能廳，報告廳，宴會廳等場合

    系統說明：

    每邊 3只 VRX928LA + 1只 VRX915S

    每個系統的覆蓋范圍：100° x 45°（水平x垂直）

    聲壓級：131dB（1瓦/1米）

    使用3臺 CROWN XTi4002A功放驅動6只JBL VRX928LA

    懸掛高度： 5米

    注：三個揚聲器并聯連接，頂部揚聲器的ACS開關設在+3dB位置，中間的設在0dB，下方的揚聲器設在-3dB位置。頂部到底部差-6dB的連續的陣列補償較為恰當。

    對于每邊兩個VRX915S超低音（并聯），使用一臺 CROWN XTi4002A來驅動。 若需要更多低頻，可再增加兩個VRX918S超低音以提供足夠的低頻覆蓋。

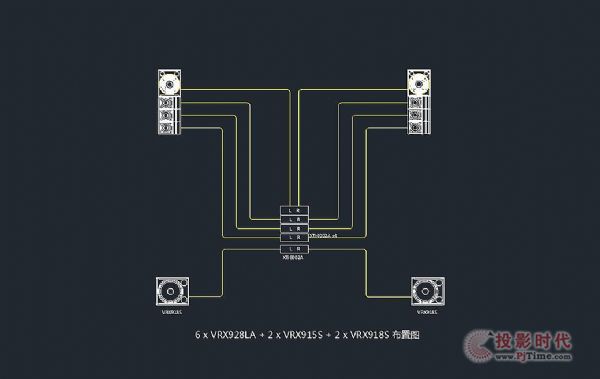

    6 x VRX928LA + 2 x VRX915S + 2 x VRX918S系統平面布置圖

    400m2多功能廳俯視圖（兩個3 x VRX928LA系統）

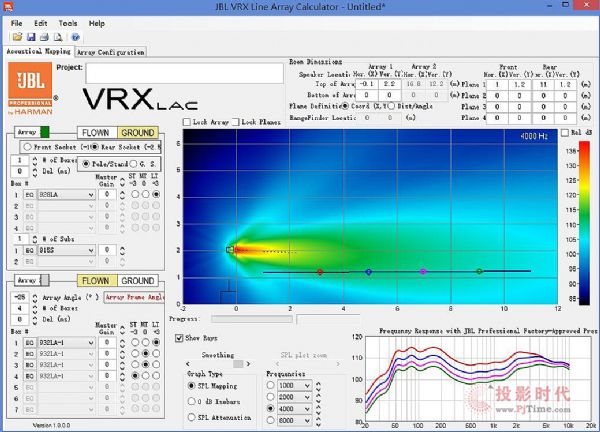

    側視圖（3 x VRX928LA + 1 x VRX915S 系統）

    8 x VRX928 + 2 x VRX915S 系統

    聲壓級：99～105dB最遠達24米

    適用于500人左右，600m2的中型報告廳，宴會廳等場合

    系統說明：

    每邊 4只 VRX928LA + 1只 VRX915S

    每個系統的覆蓋范圍：100° x 60°（水平x垂直）

    聲壓級：132dB（1瓦/1米）

    配置 2臺 CROWN XTi6002A驅動 8只 JBL VRX928LA

    懸掛高度： 7米

    注：為了達到一個平坦的覆蓋范圍，采用+3dB，0dB，-3dB，頂部到底部差-6dB的連續的陣列補償較為恰當。這種連續的補償能通過使用功放一個通道驅動頂部?jī)蓚�(gè)揚聲器，另一個通道驅動底部?jī)蓚�(gè)揚聲器，并且對底部那對揚聲器做6dB的衰減，同時底部的揚聲器的ACS開關設在+3dB和0dB上的方法來實現。

    對于需要更多低頻和戶外應用，為每個陣列增加1個VRX918S超低音以提供足夠的低頻覆蓋。每邊兩只VRX915S超低音，使用一臺CROWN XTi4002A功放驅動，兩只VRX918S用一臺CROWN XTi6002A功放驅動。

    8 x VRX928LA + 2 x VRX915S + 2 x VRX918S系統平面布置圖

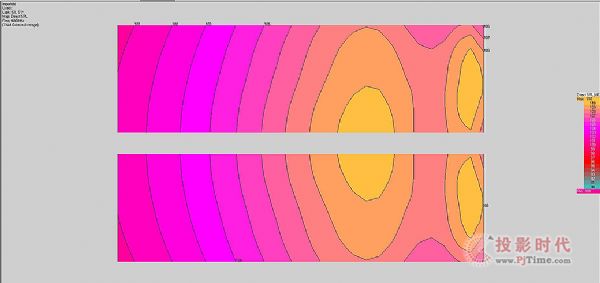

    600m2報告廳俯視圖（兩個4 x VRX928LA系統）

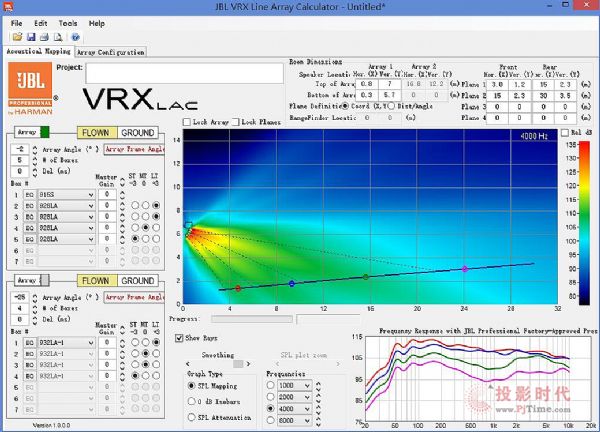

    側視圖（4 x VRX928LA + 1 x VRX915S系統）

    以上是VRX928LA的一些常用的應用范例介紹，希望可以給大家提供一些參考。

    接下來，我們還將為大家?guī)��?lái)JBL VRX932LA的應用介紹，敬請期待！
