從超高分應用看網絡分布式控制系統

    一年一度的雙十一又要來了，雙十一除了全民瘋狂購物給我們留下深刻的印象外，針對顯示控制領域，雙十一的媒體中心無疑也給我們留下了深刻的印象。

    回顧2015年雙十一在水立方的媒體中心，位于正中的顯示屏給我們帶來了震撼的數據展示：

    然而我們更應該去關注顯示屏上顯示的內容，媒體中心的大屏幕整屏分辨率遠遠高于4K，而顯示的內容也并非我們常見的計算機信號或者其他視頻信號，是利用阿里云DataV數據可視化引擎搭建出來的場景，這是一個可以實時接收、處理來自全球的節點數據并同步顯示的超高分辨率場景圖像。

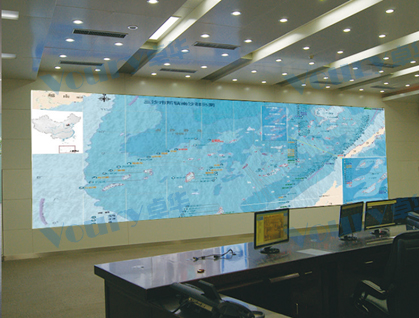

    這種圖像在調度中心、監控中心、指揮中心也有廣泛的應用，比如在Voury卓華的眾多客戶中應用較廣的GIS地理信息系統、SCADA數據采集與監視控制系統、GPS全球?qū)Ш蕉ㄎ幌到y(tǒng)、TDCS復蓋全路的調度指揮管理系統等。

    這些超高分辨率的應用圖像數據量巨大，顯示分辨率巨大，如何方便快捷準確無誤的顯示到大屏幕上？這考驗的是圖像拼接控制系統的設計與性能。

    通常的超高分辨率應用都是自己的圖形工作站作為應用的服務支持，如何將其處理的超高分辨率圖像接入到圖像拼接控制系統成為第一個挑戰，我們可以讓圖形工作站輸出多個常規分辨率的圖像（如多個輸出顯卡/多個DVI輸出），他們一起組成最終的超高分辨率圖像，但是圖形工作站終究還是一臺計算機，他受制于主板帶寬、CPU、操作系統等等，這就導致稍微大一些的分辨率圖像它就無法快速穩定的處理多個DVI輸出，顯然這不能滿足我們的需求。

    然而令人興奮的是，如果我們可以使用網絡進行數據的傳輸，這些問題就會迎刃而解，圖像控制系統設計成網絡分布式的構架形式，全部實現數據的網絡傳輸，然后再分配給相應的處理模塊進行圖像處理，最終顯示到大屏幕上，由此可見，網絡分布式控制系統必然成為我們的首選。

    雖然采用Voury卓華網絡分布式控制系統可以完美解決接入的問題，然而同步性問題又將我們擋在門外，同步性問題考驗著所有的圖像拼接控制系統，如果不能很好的解決這個問題，所顯示的畫面將出現錯位撕裂現象，對于如此重要的應用場合，這些現象顯然是不能讓人接受的。

無法同步，出現圖像撕裂           精確同步，完美顯示圖像

    Voury卓華網絡分布式控制系統采用共用時鐘控制，確保所有輸出通道在同一時刻輸出畫面，使各單元間信號窗口顯示達到0 誤差同步，保證整個顯示墻的畫面同步性，從根本上消除了因信號不同步造成的圖像撕裂現象，達到系統全同步效果，在播放高速動態視頻時達到圖像同步，畫面更加清晰流暢。

    除了以上特點外，Voury卓華網絡分布式控制系統還具有以下優勢特點：

    高性能圖像處理芯片

    Voury卓華網絡分布式控制系統采用高性能圖像處理芯片，可實現所有信號源的接入管理、上屏顯示，任一信號源可實現大屏幕墻以任意大小在任意位置開窗，可實現窗口的任意跨屏、漫游、疊加顯示；每個解碼處理單元最高可達1920×1080全高清輸出，每個單元可同時開啟64 個任意實時活動視窗。

    海量高清IP視頻網絡接入顯示

    Voury卓華網絡分布式控制系統可實現標準格式 IP Camera 的接入和處理顯示，不需要額外配置解碼器等設備，支持CIF、D1、720P、1080i、1080P 等各種類型IP 攝像機，支持多路IP Camera 視頻窗口任意大小、任意位置、任意疊加方式實時顯示；新型IPCamera 可在一天內實現接入支持，支持矩陣輸入輸出切換，單臺服務器最高支持128 路IPC 輸出上屏，單屏可實現64畫面顯示，所有畫面窗口可任意排布，隨意移動、疊加顯示。

    網絡PC桌面接入功能

    Voury卓華網絡分布式控制系統可接入至少64 路網絡PC 桌面信號，分辨率可達1080P，并以20 幀/ 秒高速播放，可流暢播放高清視頻，支持4 路網絡PC 桌面信號同時顯示。

    墻互鏡像功能

    Voury卓華網絡分布式控制系統可以實現顯示墻與顯示墻畫面的互相鏡像功能，可實現拼接大屏與應急會商室/ 決策室顯示屏之間的全屏同步鏡像顯示，使決策室領導與指揮中心人員可在同一時間同時查看全部相同信息，將分處兩地的指揮室融合為一體，有利于領導準確判斷、決策指揮，有助于指揮中心人員準確接受指令，同時可實現在控制終端界面和第三方觸摸屏上同步顯示，實現多屏同步顯示。

    雙網口熱備份

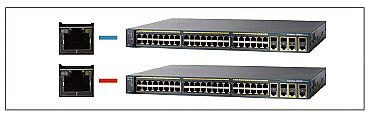

    Voury卓華網絡分布式控制系統獨特的雙網口熱備份功能，實現任一網口均可支持正常工作，雙網口可處理大數據，具備雙網口熱備份，雙網口冗余控制功能，當一個網口出現故障時，系統會自動切換至另一網口繼續工作。

    防塵/抗震設計

    Voury卓華網絡分布式控制系統專業防塵與散熱設計，通過IP5X 防護等級測試，延長設備使用壽命，平均無故障時間(MTBF) 不小于12 萬小時，通過8 級抗震檢測，保證穩定安全的運行。

    分布式結構

    各個輸入輸出模塊采用分布式結構，項目規模大小完全不影響運行效能。

    單個信號輸入或輸出處理模塊出現問題只影響該路信號或某一單元，不影響系統正常工作，不會影響其他信號或單元正常顯示。

    系統運行狀態監控及報警

    Voury卓華網絡分布式控制系統系統所有進、出風口、模塊、核心部件采用實時監控，實時采集傳感器信息，讀取溫度、轉速等狀態，判斷自身運行狀態。當出現溫度過高、電壓超過門限、風扇轉速不正常等狀況時，會報警提示，或自動關閉有問題的模塊甚至電源，實現設備自我保護。

    環境適應性

    Voury卓華網絡分布式控制系統有很強的環境適應性：可在海拔5000 米地區良好使用，并有良好的溫升、高低溫負荷、高低溫存儲、濕熱負荷、防潮性能、抗電強度、工作溫濕度等環境適應性。

支持手機畫面無線接入                                                    可視化移動控制終端

    大屏錄播功能

    Voury卓華網絡分布式控制系統可將現場的視頻、音頻、電子設備信號進行同步錄制，生成流媒體文件，實現對外直播、存儲、后期編輯、點播的多媒體功能。

    多屏統一管理，資源共享

    Voury卓華網絡分布式控制系統支持超過100 組拼接顯示墻統一管理，每組顯示墻支持M×N 任意數量拼接顯示。

    音視頻同步播放功能

    音視頻可同步進行播放演示，可進行同步優化處理，不會出現延遲、失真、噪聲等現象，保證暢享的影音效果。

    系統規模及接口任意擴展

    Voury卓華網絡分布式控制系統可最大限度的接入各種信號源，進行處理顯示，Voury卓華可根據用戶需求進行擴展級聯，保證所有信號的集中處理顯示。

    Voury卓華網絡分布式控制系統是針對高端用戶復雜的應用需求量身定做的多屏集成解決方案，整套系統由顯示處理模塊、RGB處理模塊、視頻處理模塊、高清處理模塊、超高分圖像處理模塊、IP視頻處理模塊、音頻處理模塊、控制服務器及數據交換機等構成。Voury卓華網絡分布式控制系統采用先進的網絡分布式系統架構，信號輸入/輸出均采用各自獨立的信號處理模塊以并行處理模式進行，從根本上解決了傳統控制器總線帶寬受限、故障率高、處理速度慢等技術瓶頸；具有技術先進、功能強大、配置靈活、施工方便、易于擴展等多種先進優勢；適應于信號源種類多、分布廣、或有多方聯動指揮及視頻會議需求的作戰、安保、消防、交通、能源、政府部門及企業廠區等用戶。

    Voury卓華控制系統可與顯示單元集成直觀、實時、全方位顯示各個應用系統的信息，并對信息顯示進行智能化管理，Voury卓華為用戶提供一個快速響應、功能完善、技術先進的集中監控、信息共享、指揮調度、分析決策、應急指揮的交互式綜合信息顯示管理平臺，為各行業領域的卓華客戶提供技術領先的信息可視化管理完整的解決方案，提高指揮調度決策的效率。
