音箱耳機入門 揚聲器的盆架知識

    盆架是錐體揚聲器的“骨架”，它能將振膜、折環、定心片、磁體、導磁元件等組合在一起，它還能起到將揚聲器安裝到箱體上的作用。

    在揚聲器工作時，振膜會將振動傳導到折環、折環繼而將振動傳導到盆架，進一步傳導到箱體，這種傳導也會反方向傳播，與其他波形成干涉，振動情形很復雜。

    假設我們有一臺超高速的微距攝影機，拍攝盆架振動會看到什么？振膜會隨著盆架的振動產生輕度變形……因此，理想狀態下的優質盆架應該具有良好的強度，要求“固若金湯”。

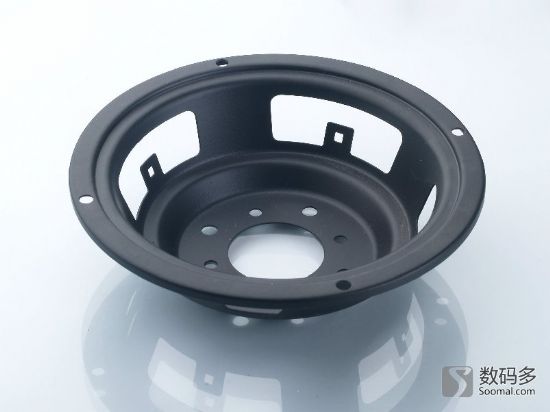

沖壓鐵皮盆

    最常見的盆架采用鐵皮沖壓工藝制造，它的加工簡單，一致性很好。強度由鐵皮厚度決定[太厚也不行]，也可以沖壓加強紋來進一步增加強度。但其強度仍舊不是最理想的，采用大口徑大磁鋼設計的揚聲器的音箱，在運輸過程中，很有可能因為碰撞導致盆架輕度變形，導致音圈與磁隙不同心，增加擦音圈的概率。另外，鐵也是磁導體，在實際使用中，盆架本身可能對磁路設計造成影響。

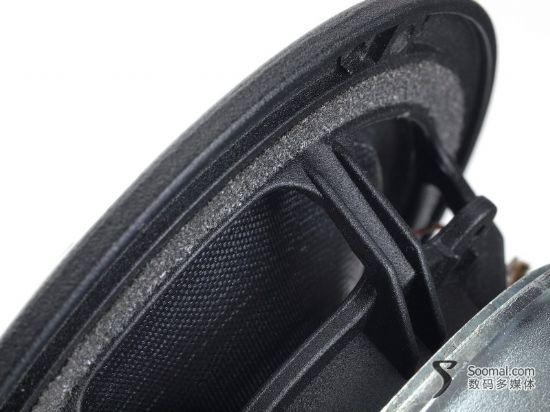

E-MU PM5監聽音箱-低音揚聲器的鑄鋁盆架

    高檔揚聲器傾向使用鑄鋁盆架，它采用鋁合金壓鑄的方式制造，厚度上有更大的自由度，能實現更好的強度。另外，鋁不導磁，它不會對磁路造成影響。

    塑料也可以作為盆架的制造當中。在低端揚聲器設計當中，例如汽車用揚聲器，多數采用的是塑料盆架。也有少量的揚聲器產生，在從事材料學方面的研究，利用工程塑料設計制造，以獲得比鑄鋁強度更好的盆架，這主要還是實驗性質的，離大面積普及尚有時日。

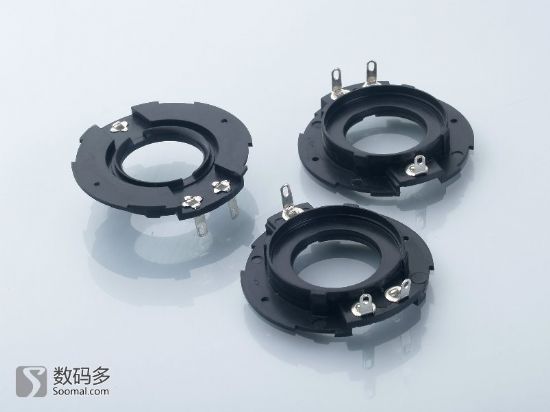

高音揚聲器安裝支架

    球頂高音揚聲器沒有盆架的，但有安裝支架，它的作用與錐體揚聲器的盆架相似，也是作為“骨架”使用的。因為高音揚聲器“動靜”小，它本身難以產生劇烈的震動，因此沿著振膜、折環向外傳導的振動能量有限，因此安裝支架的強度一般都夠用，塑料足矣應對。

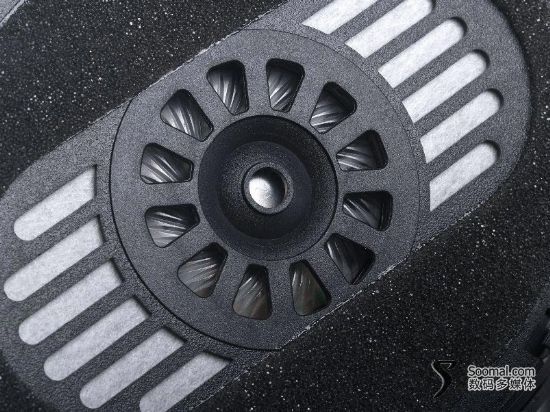

Sennheiser森海塞爾HD418頭戴式耳機-隱約能看到驅動器

    大口徑的耳機揚聲器[驅動器]的情況與高音揚聲器相似，通常是使用塑料材質作為安裝支架，不同的是，通常情況下，支架與耳殼障板融為一體，并不作為獨立的器件存在。

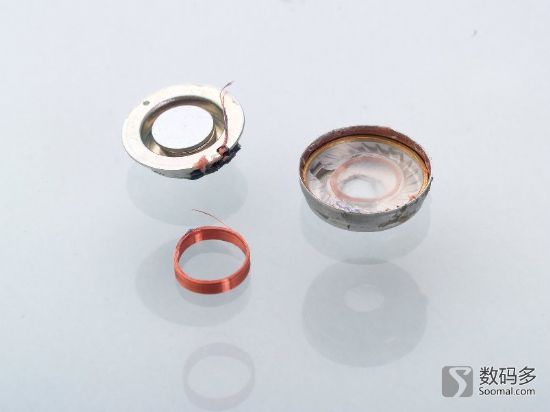

Pioneer先鋒SE-CL521-E入耳式耳機-肢解的驅動器，分別為盆架、音圈和前腔罩[含振膜]

    而小口徑耳機揚聲器情況這略微復雜一些。盆架也是必須的，但和錐體揚聲器與球頂揚聲器又不相同，一般采用薄鐵片沖壓而成。它在此不只是作為盆架使用，通常的設計是將磁體與導磁板放置于盆架中央位置，此時盆架與導磁板和磁體就形成了磁隙，構成了磁路，盆架在此還作為導磁元件使用。

    請注意耳機揚聲器盆架特點與安裝方式，它的振膜與盆架能構成一個獨立的腔體，這實際上相當于一個密閉式結構的音箱，這種結構在某些音箱用的中頻揚聲器當中也會用到。也有在盆架上開孔的，此時的聲學結構又有不同，也有開孔后又用調音紙調節阻尼的。
