巨洋VATION PRO 3000多屏圖像處理器應用全解析

16路輸入，開創監控市場新應用

    前言：投影時代評測室近日有幸拿到了大屏市場上熱門的巨洋VATION PRO 3000多屏圖像處理器，并對其主要性能技術指標進行了的詳細評測，對非專業技術人員，這些測試報告看起來也許有些枯燥，為此我們?cè)u(píng)測室又針對該機的應用情況進行了詳細測試和分析，以期大家對該機有更全面的了解。

    巨洋VATION PRO 3000多屏圖像處理器(下文統稱PRO 3000)是巨洋神州數字技術有限公司開發的功能強大，質量穩定并且性價比極高的多屏拼接圖像處理器。該款產品憑借國內首款16路輸入，最大8路輸出的強大輸入輸出能力成為了09年拼接墻處理器市場的佼佼之作。

    該產品采用現今最流行的英特爾酷睿處理器，集合嶄新的硬件架構實現了超寬的總線帶寬，全面滿足最多16路AV、和兩路高清RGB同時輸入，8路高清信號同步輸出的控制需要，實現了任意的窗口漫游、跨屏幕顯示和縮放組合，成為了會議室、監控室、指揮調度中心等大屏幕顯示應用市場最佳選擇之一。

    巨洋PRO3000多屏處理器最大的特點是支持16路視頻信號的輸入。該項性能也填補了國內同類產品的空白。結合巨洋產品一貫的性價比風格，為國內大屏顯示市場提供了一款超高性能的產品選擇。

    相對于傳統的雙處理器疊加實現16路輸入控制，單處理器方案不僅在造價上更低、在維護上更為方面，同時也滿足更高的系統穩定性要求�？蛻艨梢愿鶕�(jù)自己的需要配備4路或者8路的視頻輸出，全面滿足國內主流監控和會議室市場顯示應用的需要，為指揮調度、遠程控制行業客戶提供了更為經濟和高效的大屏顯示系統解決方案。

    在系統綜合新能配置上，英特爾最新微處理計算架構和微軟穩定操作系統提供了巨洋VATION PRO 3000多屏圖像處理器的底層平臺。采用新款4路高清輸出顯卡，即針對高硬件性能消耗的3D顯示也可以游刃有余。

    除了16路視頻信號之外的網絡信號接入、可擴充的最高4路RGB信號接入功能，則提供了巨洋VATION PRO 3000多屏圖像處理器更好的信息展示方式，可以科學的調度更多類型的現場畫面資源，為科學的指揮調度提供最大限度的性能靈活性支撐。

系統軟件

    巨洋VATION Ware顯示墻管理系統——智控平臺已經發展到第六代版本。在系統性能上更為穩定和強大，是國內著名大屏幕顯示墻管理系統軟件之一。

    功能上，巨洋Ware顯示墻管理系統全面整合了眾多外圍設備：視頻矩陣、RGB矩陣、多屏圖像處理器、攝像頭、數字型號服務器等數字顯示墻核心和周邊設備產品的控制都在其掌控之下，完美支持RGB、Video、IP、DVI、工作站、網絡計算機等各種信號源的控制和管理。

    在軟件架構上，Ware顯示墻管理系統采用模塊化的設計組合，Client/Server架構方式，為用戶操作、系統維護和升級帶來極大的方便。全面體現綠色安裝的精神，無需數據庫引擎支持，極小占用系統資源。

    Ware顯示墻管理系統還支持處理器集群的方式工作，能夠提供大型的分布式并行處理系統的應用支持，可以驅動高達256個顯示通道，組合成為一個高分辨率的單一邏輯桌面，并保持良好的系統運行速度和穩定性。

    功能上，巨洋Ware顯示墻管理系統可以通過連接中控系統，自由方便控制整個拼接墻或某臺顯示單元開關、模式切換、硬件拼接及顯示單元各種參數的調整，對周邊任意設備進行控制管理，對不同圖像信號參數進行修定。

    同時，巨洋Ware顯示墻管理系統支持多個用戶可以同時對大屏幕進行操作，可以對大屏幕的相同位置放置各自不同的顯示內容窗口，并且可以實現相互操作；具備遠程異地操作能力；支持預案設置和調用；支持表現層和執行層的分離設計，用戶只需要?jiǎng)佑檬髽?biāo)就可以完成信號切換過程、顯示單元切換過程等復雜的工作，而無須關心中間的機械過程。

客戶端連接和中控設置

    巨洋VATION PRO 3000多屏圖像處理器的應用系統軟件采用的是C/S架構，且為綠色安裝使用。其中服務器端部分設置非常簡潔�？梢钥刂茷殚_機自動運行，也可以設置為開機后手動運行。

    服務器端的設置軟件可以設置輸入視頻的類型，RGB輸入類型、中控串口和中控串口波特率等選項。

    在客戶端，即局域網的任何一臺電腦上，客戶也可以隨意設置和控制巨洋拼接服務器。其中，名稱為VationSet.exe的程序計為設置服務器和客戶端軟件基本狀態的設置程序。巨洋大屏拼接軟件應用基于客戶端管理為主的體系，因此客戶端可以設置的內容數量也更豐富。

    巨洋VATION PRO 3000多屏圖像處理器客戶端軟件的設置功能分為多個部分，例如基本設置、矩陣設置、投影單元和視頻矩陣連接表、投影單元和RGB矩陣連接表。

    其中基本設置部分主要包括拼接屏幕結構、顯示單元狀態、單元控制和中控連接設置。這些設置是顯示大屏基本的工作環境和狀態，同時也涉及到眾多的細節控制問題的交互和溝通，是大屏幕系統運行之前必須設置好的部分。

    矩陣設置則主要是對矩陣的切換規則和控制信號進行設置，保留輸入輸出數量，串口和串口波特率，以及切換碼。

    投影單元和視頻矩陣連接表、投影單元和RGB矩陣連接表部分的內容則主要是體現顯示單元和矩陣通道的鏈接關系。

多屏畫面設置和基本功能

    運行巨洋VATION PRO 3000多屏圖像處理器多屏畫面控制功能也非常簡單，只需要雙擊即可運行。

    輸入正確的用戶名和密碼之后，系統會進行保密條件的判斷，如果用戶系統沒有安裝加密狗的軟硬件系統，則大屏幕控制系統會報錯并自動關閉�？蛻艨梢赃x擇市場上主流的加密狗系統。應用這個系統使得巨洋大屏幕控制軟件的安全和保密性得到軟硬件加密雙重的保障，切實保障監控中心這類高度安全性系統的穩定運行。

    安裝完加密狗之后，客戶端就可以正常運行了�？蛻舳说牟季址浅：�(jiǎn)潔，棋盤式的格局，使得任何操作變得非常簡單。

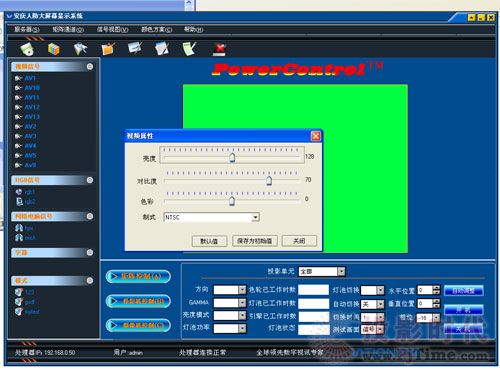

    巨洋VATION PRO 3000多屏圖像處理器客戶端軟件的最上部是標題欄、菜單欄和圖標欄；中部左側是信號欄、右側上下依次是虛擬屏幕和控制功能設置區；窗口最下側是系統的狀態欄。其中，菜單和圖標欄的功能具有重復性。

    通過菜單欄和圖標欄，客戶可以改變虛擬屏幕的配色方案，信號欄的排列顯示方式，矩陣通道等，其中最為重要的是，菜單中的服務器選項是設置系統連接的服務器的IP地址的入口：只有設置了正確的拼接處理器IP地址，系統才能正常工作。

    信號欄部分擁有三種表現形式。在功能上允許用戶添加、刪除、修改信號源，允許用戶命名信號源。同時，信號源按照視頻、RGB、網絡等分類排序，客戶也可以添加字幕源和保存屏幕顯示的信號的組合設置方式。

    巨洋VATION PRO 3000多屏圖像處理器客戶端軟件最大面積的一塊是虛擬屏幕�？刂迫藛T可以將左側的信號源直接拖放到虛擬屏幕顯示。虛擬屏幕的每一個方格代表一塊顯示單元，排列方式和數量由客戶端設置軟件設置。信號窗口在虛擬屏幕上可以通過鼠標自由的拖動、移動、縮放，跨單元屏顯示。

    對于虛擬屏幕的顯示窗口，擁有一個右鍵菜單，可以幫助控制人員簡介的設置屏幕顯示位置和大小，包括九分之一屏幕大小、四分之一屏幕大小、滿屏幕、鋪滿所跨屏幕、最大化、至于左上角、關閉和全部關閉等選項功能。

    此外，這款控制軟件還具有多畫面控制功能。將多畫面節點拖動帶虛擬屏幕，會彈出多畫面設置對話框�？刂迫藛T可以一側選擇多個畫面按照N行M列的方式排列顯示。這一功能非常實用，能夠幫助控制人員快速定位屏幕顯示位置和排列。

    巨洋VATION PRO 3000多屏圖像處理器客戶端軟件還可以設置每一個視頻源的屬性，包括、亮度、對比度、飽和度和色調；也可以進行視頻源畫面的錄像控制。這些應用豐富了大屏幕系統的功能，并保障整個屏幕顯示畫面的一致性。

    巨洋VATION PRO 3000多屏圖像處理器客戶端軟件另一個實用功能是能夠存儲任何設置好的屏幕顯示狀態，下次遇到類似應用情況只需要簡單的調用這個存儲好的狀態，就可以迅速的將屏幕顯示布局調整到預期的效果。同時，保存好的屏幕方案還可以設置成計劃任務，到達指定時間系統會自動調用指定的屏幕方案，完成無人控制下屏幕顯示效果的自動更換。這一功能已經成為了許多大屏幕操控人員的最出色的“法寶”。

外圍設備的控制和操作

    巨洋VATION PRO 3000多屏圖像處理器控制系統支持快思聰、MAX等國內外著名中控品牌的中控產品的通信控制。通常其針對中控主機的設置是串口連接COM1，波特率為9600.無奇偶校驗、停止位為1。通過中控系統，控制人員可以實現在局域網電腦上控制遠程的矩陣信號切換、投影單元調整和攝像機調整等豐富的周圍設備控制功能。

    巨洋VATION PRO 3000多屏圖像處理器的矩陣控制功能包括AV矩陣和RGB矩陣兩個部分，控制人員可以自由控制輸入輸出通道的對應關系，可以同步調整音頻和視頻輸入輸出，亦可以對音頻或者視頻內容做獨立的調整，切換控制和在矩陣一端的操作比較更為靈活方便。

    巨洋VATION PRO 3000多屏圖像處理器控制軟件對投影單元的控制不僅僅局限于通常的開關機操作，也包括了基本工作信息讀取和工作狀態設置。例如可以更改雙燈系統的工作模式，可以切換畫面的相位和位置，也可以選擇接入測試畫面。這些操作可以同時對所有單元進行，也可以選擇單一的單元進行。同時巨洋VATION PRO 3000多屏圖像處理器控制軟件對投影單元的控制也可以自動調整。這些設置有利于隨時保持大屏幕拼接系統畫面顯示的整體一致性。

    攝像機控制是監控中心最常用到的功能。巨洋VATION PRO 3000多屏圖像處理器的控制軟件可以控制不同攝像機的上下左右移動、畫面的縮放以及開關機功能。這對于監控室更好的監視前方狀態，尤其是對突發情況進行重點監視具有非常實際的應用價值。

網絡電腦抓屏和RGB輸入

    現代監控和會議顯示系統講究前方現場和后方現場的相結合：也就是在同一塊大屏幕上，即顯示前方的現場場景和狀態，又能顯示后方控制室的調度指揮決策過程。巨洋VATION PRO 3000多屏圖像處理器網絡電腦抓屏和RGB輸入功能即是為這一應用而設計。

    巨洋VATION PRO 3000多屏圖像處理器網絡電腦抓屏和RGB輸入功能能夠?qū)⒕钟蚓W(wǎng)或者現場電腦的桌面信號展示在監控到屏幕上。甚至，網絡抓屏顯示還支持通過拼接處理器實時操作被顯示電腦，具有網絡電腦管理權的傳遞功能。這些功能為監控和指揮調度系統做出最快速的科學的決策，起到了至關重要的作用，也是巨洋創新大屏顯示科技的重要成果。

    巨洋VATION PRO 3000多屏圖像處理器的RGB輸入與顯示功能采用RGB采集卡作為硬件基礎，支持DIV信號的輸入。其信號在處理器控制軟件上的操作也與普通視頻信號相同�？梢赃M(jìn)行添加、修改、重命名、刪除等操作，也可以在虛擬屏幕上通過任意的縮放調整其在顯示屏幕上的顯示位置和方式。

    總結：

    整體上，巨洋VATION PRO 3000多屏圖像處理器在大屏幕顯示墻系統中的應用體現了優秀的硬件和軟件的有機結合。最高8路高清輸出、16路視頻輸入，多路網絡抓屏和RGB輸入的信號處理能力，結合巨洋控制端軟件的豐富功能，將為用戶構建高穩定性、豐富功能，又不失性價比的大屏幕顯示墻系統提供可靠的產品選擇。
