手把手教你實現液晶電視全屏點對點

　　隨著高清晰電視的日益普及，相信不少家庭用戶都配備了液晶電視，平時除了看電視節目外，為了滿足更多娛樂需要，一些用戶喜歡將液晶電視連接電腦、HTPC、筆記本使用，但在實際使用中發現，在液晶電視上顯示電腦畫面時，往往出現文字發虛、畫面模糊等情況，這是因?yàn)樵谀�認情況下，液晶電視的分辨率特殊，有別于普通顯示器，電腦輸出的顯示信號無法正確與之匹配(俗稱無法實現點對點傳輸)，如果能實現液晶電視點對點，就可以讓液晶電視完美顯示電腦畫面。

　　如果你有以下應用需求，請選擇點對點：

　　用液晶電視瀏覽網頁、處理Word文檔，希望字體顯示不模糊。
用液晶電視顯示照片、演示PPT幻燈片，想讓畫面顯示更清晰。
用液晶電視顯示電腦上播放的高清影片，希望視頻畫面更加完美。
用液晶電視玩實況足球等電腦游戲，希望游戲畫面不再變形。

　　·請相信它給你帶來的感覺

　　在你的客廳里，是否已經有一臺液晶電視，你是否希望將它與客廳電腦連接起來，上網、玩游戲、看高清視頻……但在進行這些應用之前，請別忘記實現“點對點”，否則將會出現意想不到的“遺憾”，因?yàn)樵诓皇褂谩包c(diǎn)對點”顯示時，液晶電視上的字體、圖像將會變得不正常，你將無法看到最佳的顯示效果。

　　所謂點對點(也被稱為1:1 Map或Dot by Dot)，即視頻源的圖像構成像素的每一個點，它與液晶面板的物理像素點一一對應，此時二者出現一對一的映射(即點對點顯示)，從而讓液晶電視顯示出與視頻源完全匹配的圖像。我們知道，在實際應用中，不管是電腦、HTPC、筆記本或XBOX 360，將它們與CRT顯示器連接使用時，都很容易獲得一個完美清晰的畫面。然而液晶電視屬于固定像素顯示設備，在實際應用中，視頻源分辨率與電視的物理像素必須一一對應，液晶電視所顯示的畫面在清晰度、銳利度等方面才會達到最佳狀態，如果不能與之一一對應，顯示畫面模糊、文字發虛，這不利于用戶觀看圖像或?yàn)g覽網頁。

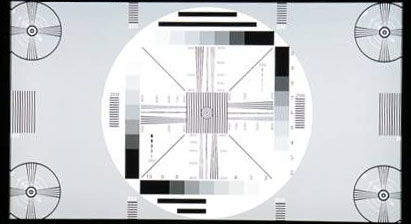

在非點對點顯示模式下，畫面顯得極其粗糙

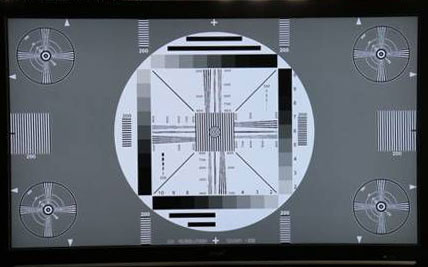

實現點對點顯示后，畫面明顯要清晰很多

　　舉個例子，一臺32英寸的液晶電視，它的面板分辨率為1366×768，讓它與電腦、HTPC、筆記本等設備連接使用時，將顯卡輸出分辨率設置為1366×768，此時液晶電視在顯示電腦畫面時，其實際顯示分辨率等于1366×768，說明這臺液晶電視實現了點對點�？傮w來看，點對點對靜止畫面影響巨大，尤其是顯示文字時一定要點對點，否則字體模糊，點對點對動態畫面影響不大，但HDTV發燒友依然很介意這些細微的變化。

　　·了解可以選擇的點對點方式

　　從概念上來看，點對點要求視頻源和液晶電視的物理像素點必須1:1對應，但有時往往無法獲得“完美”效果，有時顯卡VGA信號分辨率大于或小于液晶電視的物理分辨率，導致無法實現真正的點對點，因而在實際應用中，液晶電視的點對點主要可分為兩種。

　　1. 全屏點對點

　　全屏點對點，即視頻源分辨率與顯示設備的物理分辨率一致。比如物理分辨率為1920×1080的液晶電視，連接同分辨率的HDMI信號源(如HTPC)進行點對點顯示時，全屏點對點顯示的圖像、視頻可以達到最佳狀態，不會模糊、變形，可以讓HDTV電影播放非常完美，同時字體顯示非常清晰，對于在液晶電視上瀏覽網頁、編輯文檔等應用非常有用。一般情況下，對于1920×1080的液晶電視，只要關閉過掃描功能，實現全屏點對點非常輕松。

　　這里還要強調一下，要關閉液晶電視的過掃描功能，其實并不那么簡單，有的液晶電視的設置菜單里，會有一個“過掃描”選項，用戶可將它設置為關閉狀態(或?qū)⑦^掃描率調節為0)。然而遺憾的是，一些物理分辨率為1366×768的液晶電視并沒有提供過掃描設置選項，但從筆者的使用經驗來看，這些液晶電視的設置菜單中提供了HDMI、DVI或PC幾種連接模式，連接電腦使用時只要設置為“PC”模式就沒有過掃描，而使用HDMI或DVI模式時有2.5%的過掃描，此時顯然無法直接實現全屏點對點，必須通過一些特殊方法來實現。

　　2. 非全屏點對點

　　第二種是非全屏點對點，即視頻源分辨率小于或大于顯示設備物理分辨率。比如物理分辨率為1366×768的液晶電視，連接1360×768分辨率的VGA信號(如筆記本)，由于視頻源輸入到液晶電視顯示時，水平方向1360比液晶電視的1366少了6個點，畫面將會以居中點對點顯示，左右兩邊留黑邊，或者靠畫面的右側點對點顯示，左邊空出一塊黑邊；如果連接1368×768分辨率的DVI信號(如PC機)全屏點對點顯示，而多出的2點在屏幕外不會顯示。在這種情況下，將液晶電視用于播放電影或看圖片時不會有大礙，但在瀏覽網頁、編輯文檔時，文字邊緣會出現模糊的現象。在與電腦連接使用時，多數1366×768的液晶電視默認以非全屏點對點顯示，所以咱們必須手動設置全屏點對點顯示。

　　對于液晶電視而言，用戶無非將它與各種高清播放設備配合使用，用戶需要根據實際的娛樂應用，了解什么情況下需要點對點，什么情況可以不考慮，如果液晶電視與DVD、XBOX360、PS3等設備連接使用，就不用考慮點對點的問題；如果要連接HTPC、筆記本、PC等設備播放720p或1080p的高清視頻，由于液晶電視可以接收1920×1080圖像或采用縮放電路將1920×1080圖像處理為1366×768，所以點對點問題也不用考慮；如果將液晶電視當顯示器使用，平時除了顯示HDTV電影，還想播放普通視頻、圖片、瀏覽網頁、編輯文檔等日常應用，那么必須實現全屏點對點，否則顯示效果將會大打折扣。

　　·手把手教你實現全屏點對點

　　現在筆者以自己的電視為例，和大家分享一下實現全屏點對點的經驗。筆者的液晶電視為創維32L98SW，它的物理分辨率為1366×768，具備了VGA和HDMI接口，但筆者的GeForce 6150(集成顯卡)只有DVI和VGA接口，找來一根VGA雙頭視頻連接線，在待機狀態下將電腦與液晶電視連接起來，首先打開液晶電視電源，使用遙控器將視頻源調節為“電腦”(如果使用HDMI線連接，此時應該將視頻源調節為“HDMI”)。接下來，打開電腦電源開關，此時在液晶電視屏幕上就會出現電腦開機畫面，登陸Windows系統之后，起初畫面會居中顯示，兩邊有黑邊，圖像和字體顯示模糊。

　　現在，進入系統的顯示屬性窗口，筆者的屏幕分辨率默認顯示為1440×900，而液晶電視的物理分辨率為1366×768，遺憾的是，系統沒有提供液晶電視所支持的物理分辨率，調節系統顯示屬性的屏幕分辨率時會發現根本就沒有1366×768這個選項，這就意味著，顯卡VGA輸出的信號分辨率無法與液晶電視的物理分辨率一一對應，而我們現在要做的，就是讓顯示屬性中具有1366×768分辨率選項。

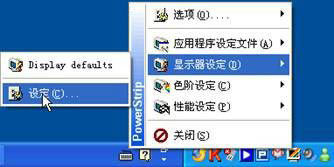

“顯示器設定→設定”選項(圖1)

　　筆者采用的方法是使用PowerStrip軟件來自定義分辨率。運行PowerStrip軟件，鼠標右鍵點擊系統任務欄的圖標，依次選擇“顯示器設定→設定”選項(圖1)，在彈出的窗口中點擊“進階時序選項”按鈕(圖2)，然后點擊“自定分辨率”按鈕(圖3)。

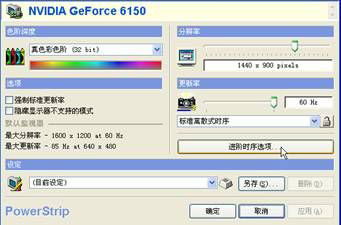

點擊“進階時序選項”按鈕(圖2)

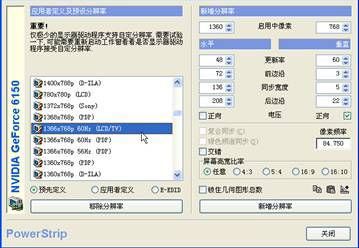

點擊“自定分辨率”按鈕(圖3)

　　在“應用者定義及預設分辨率”下，有很多分辨率可供選擇，筆者選擇了“1366x768p 60Hz (LCD/TV)”，但此時該窗口右邊的“水平方向”顯示的是1360(圖4)，將它改為1366后點擊“新增分辨率”按鈕，此時屏幕會黑一下并彈出一個提示界面，點擊“確定”后繼續設置。再次進入“顯示屬性”，現在就可以看到1366×768的分辨率選項了(圖5)，選擇該分辨率后整個畫面能夠完整顯示了，但字體邊緣還是有些模糊。

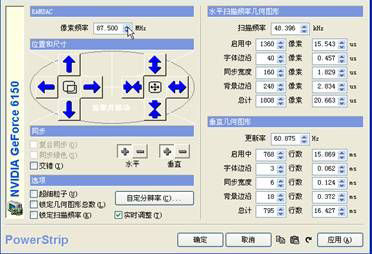

該窗口右邊的“水平方向”顯示的是1360(圖4)

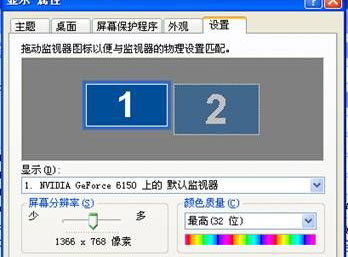

1366×768分辨率選項(圖5)

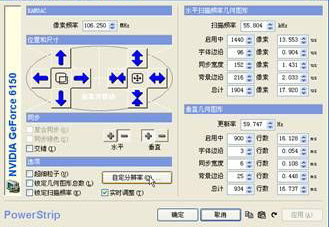

　　現在打開“進階時序選項”窗口，大家可以看到“水平掃描頻率幾何圖形”選項下依然顯示1360(圖6)，看來實際顯示分辨率依然少了6個像素點，將1360改為1366后字體終于能夠清晰顯示了。為什么會出現這種情況呢？這是因?yàn)楸M管已經將水平分辨率改成了1366，但這只是更改了屏幕分辨率，而實際上液晶電視具有過掃描能力，默認情況下依然會以水平1360這個像素顯示，而在此強制增加了6個像素點后，液晶電視就會以1366×768物理分辨率進行點對點顯示了。

“進階時序選項”窗口圖6

　　·小知識：實現點對點的條件

　　液晶電視要實現點對點，首先要考慮連接方式，在電腦與液晶電視的配合使用中，一般采用VGA、DVI、HDMI、分量、AV、S-VIDEO等接口，AV、S-VIDEO屬于低分辨率接口，基本上不用考慮了，而分量、HDMI等接口在顯卡上很少見，DVI接口則很少出現在液晶電視上。因此，VGA連接就成為實現點對點的較為常用的方式。當然，用戶也可考慮采用轉接頭的方式來實現HDMI點對點，即使用DVI轉HDMI接頭加HDMI線的方式來實現點對點，不過，這種方式在實現步驟上較為復雜且需要較高的設備成本。

　　點對點測試與調校

　　液晶電視與電腦、筆記本、HTPC等設備連接使用時，要想判斷是否成功實現點對點顯示，最顯而易見的方法就是看字體的顯示效果，如果字體邊緣顯示模糊，說明沒有實現全屏點對點顯示，如果字體顯示清晰，說明點對點完美實現。不過，字體模糊有時并不代表沒有實現點對點，因?yàn)橛袝r(shí)顯示驅動和液晶電視存在一定的兼容性，此時并沒有完全調校好液晶電視，液晶電視的畫面效果處于非最佳狀態。

將每根線都調到清晰顯示(圖7)

　　但大家可以借助Displaymate來進行檢測并校正到最佳顯示效果。該軟件不僅能檢測液晶電視是否實現點對點顯示，還可以幫助采用VGA連接方式的用戶調整合適的顯示像素，做到真正的點對點。運行該軟件后，點擊“Sharpness and Resolution”按鈕，里面有水平和垂直兩個測試畫面，將每根線都調到清晰顯示，并調節像素讓波紋消失，就說明實現了點對點顯示(圖7)。
