TAIDEN 瑰寶（GreatPRO™）系列數字會議系統

    在一般的會議系統中，所有座位上話筒的聲音都被匯集到同一個音頻通道上，然后送至同一個通道的擴聲系統。在這樣的系統中，所有座位上方的揚聲器里發出的聲音都是一樣的，不能調節不同代表的話筒聲音大小比例。由于揚聲器的聲音又返回到了發言者的話筒，形成了聲音的正反饋回路，使得系統容易產生嘯叫。在這樣的系統中，難以縮短話筒桿或取消話筒桿，這往往使得會議室的話筒密密麻麻，影響了會議室的整潔性和美觀性。

    為此，目前很多高端會議室（如常委會議廳）都是通過使用媒體矩陣和界面式電容話筒的方法來解決。在媒體矩陣中，不同話筒的信號可以按任意的比例輸出到會場中的任意一個擴聲揚聲器上，這樣便可以通過合理的設置來提高系統的傳聲增益。但是由于媒體矩陣中所有話筒都是星型聯接，安裝、調試、使用都非常復雜，使得這種做法只能用于固定安裝的場合，而且使用時必須有專職的技術人員來控制。即使這樣，這種方式也只是實現了會議系統中的討論功能，不能實現會議簽到、投票表決、同聲傳譯、視頻跟蹤、內部通話等功能。

    為了解決上述矛盾，臺電公司成功研發出了CongressMatrix會議矩陣技術，并利用這種專利技術，開發出了全球首創的基于CongressMatrix會議矩陣技術的HCS-8300 GreatPRO系列數字會議系統，在會議控制主機中內置了n×8音頻矩陣處理器功能(其中n為系統中連接的話筒數量)：

8路獨立音頻輸出，包括：

線路輸出1：15段圖示均衡+8段參量均衡+壓限器

線路輸出2：5段圖示均衡+壓限器

分組輸出1-5：5段圖示均衡+壓限器

分組輸出6：5段圖示均衡+壓限器+延時器

可連接多路獨立的擴聲系統（最多8路），每路擴聲系統可以得到完全獨立的音頻信號，每個話筒的信號可以按任意 的比例輸出到會場中的任意一路擴聲揚聲器上，實現 “N-1” 功能（當某一區域的話筒開啟時，其擴聲的信號只傳輸?shù)狡渌鼌^(qū)域，而不再返回到該話筒所在的區域），從而有效提高會場的傳聲增益而不發生嘯叫

8通道分組輸出功能

多種方式的會議室合并/分拆功能

可實現分組錄音功能

每支麥克風可以獨立調節增益和均衡（5段），可針對不同的發言者聲音特點調節不同的音量和頻響，直至達到完美效果

內置4種音頻模式：普通/議會/發布會/劇院

會議單元內置80 Hz (18 dB/倍頻程) 的高通濾波器（低切開關），方便在需要時切去聲音中的低頻成分

可以顯示音頻信號頻譜，便于尋找嘯叫點，從而通過調整均衡器參數以抑制嘯叫

2路音頻線路輸入或1路音頻線路輸入+1路麥克風輸入，可獨立調節各路增益和均衡，其中麥克風輸入能夠提供24 V幻象電源，可直接連接電容麥克風

可配備多通道的音頻輸入或輸出設備，使得系統的擴展更加靈活

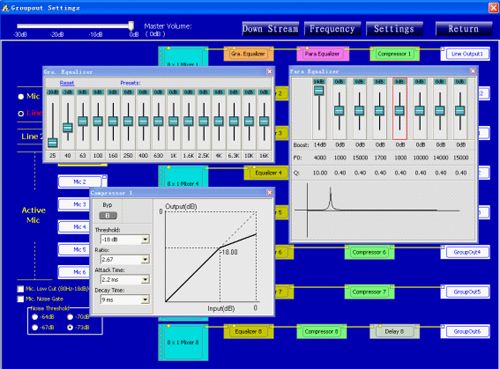

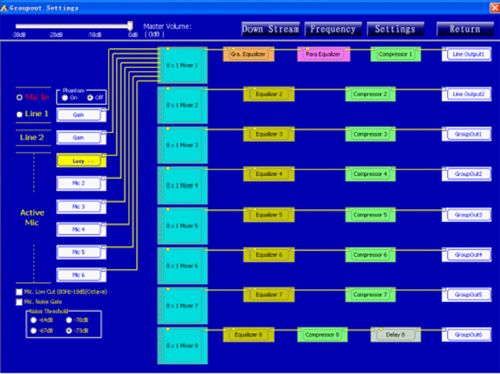

圖1 CongressMatrix™ 軟件界面

    GreatPRO系列數字會議系統可連接多路功放和多個揚聲器組，能夠有效提高會場的傳聲增益而不發生嘯叫。如圖2所示：將會場按物理位置分成多個區域（最多可分8個），每個區域內對應有一組揚聲器；每個區域內的話筒作為一個分組，對應會議控制主機的一個分組輸出。

    每個區域的揚聲器連接到對應的分組輸出（圖3）。話筒分組1的話筒在物理位置上距離揚聲器1較近，話筒分組1的話筒開啟后容易和揚聲器1產生聲回饋。這種情況下，可以降低話筒分組1的話筒在分組輸出1（連接到揚聲器1）上的增益，即可避免和揚聲器1產生聲回饋，而話筒分組1的話筒在分組輸出2...8上可維持較高增益。

    對于話筒分組2...8采用同樣的方法設置，最終可以達到效果：當某一區域的話筒開啟時，其擴聲的信號只傳輸?shù)狡渌鼌^(qū)域，而不再返回到該話筒所在的區域，即 “N-1” 功能，這樣就有效地避免了話筒的擴聲聲音又返回到本話筒而產生嘯叫。

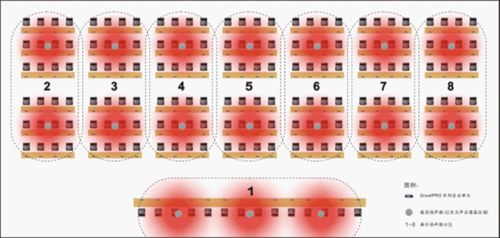

    圖2 會場分組

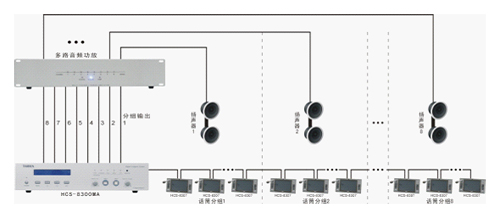

    圖3 GreatPRO系列數字會議系統接多路音頻功放，可實現 “N-1” 功能，不易產生嘯叫

    內置CongressMatrix會議矩陣技術的GreatPRO系列數字會議系統，在不同座位上的代表單元的聲音在不同揚聲器中的音量比例獨立可調，提高了會場的傳聲增益，這樣使得話筒離發言者的距離可以更遠，因而可以縮短話筒桿甚至取消話筒桿（如HCS-8310、HCS-8315系列會議單元），使得會議室告別鵝頸話筒林立的時代。
