BSPH公共廣播家族“廣播精靈” SX-168

    BSPH一體機系統的型號為SX-168，它在BSPH公共廣播家族里有“廣播精靈”的美譽。168集合了傳統型廣播系統所能實現的幾乎全部的基本功能，如節目定時功能、分區功能、尋呼功能，非常適合用于中小型超市、健美中心、大型家居/家電賣場、品牌專賣店、咖啡廳/茶座、汽車客運站、學校、公園、機關綜合大樓等場所。

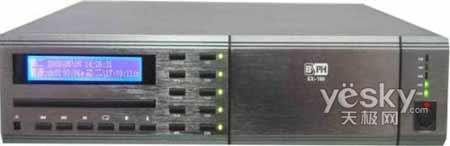

BSPH一體機系統的型號為SX-168

點擊此處查看全部新聞圖片

    該設備控制主機內置了DVD、Radio音源，預設了MP3播放器，另有一個AUX輔助音頻輸入接口用戶可以外接任意音源，方便用戶靈活使用外部音源設備提供的音源。

BSPH一體機系統的型號為SX-168

點擊此處查看全部新聞圖片

    它還內置了5路矩陣輸出的分區器，每一個分區的音量輸出可以獨立控制。而且系統也不受限于五個分區的分區數目，通過同樣自帶五個分區的擴展功放實現系統的擴展，系統最多可以同時級聯三臺這樣的功放，從而使分區數目增加到20個，總功率也增加3倍。擴展功放的每個輸出分區也像主機一樣可以獨立調節每區的音量。系統擴展的更詳細內容留待下一章做專題介紹，請關注后續篇章。

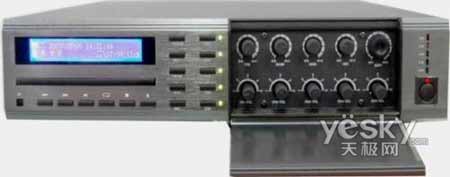

    上圖中翻開防塵蓋后可以看到，作為主機設備在節目定時或者編輯程序時的核心功能操作鍵，穿梭鍵的設置讓用戶在程序預編和進行其它設定的時候更加簡便快捷，克服了用許多功能鍵的組合使用以實現某種功能的操作煩瑣的缺點。音量方面，可以搭配調節主機預設的高/低音、MIC的音量輸出、整體音量及各分區音量大小，從而調到最佳效果輸出，設備最右側的電平指示燈即用于顯示音頻輸出的大小和有無。需要注意的是，當指示燈顯示橙色時，表示設備處于音量最大輸出狀態，而當顯示紅色則表示輸出出現了失真，這時就需要對音量輸出再做調整。

相關閱讀：
中國最大的全數位公共廣播制造商——BSPH
公共廣播制造商BSPH 一根雙絞線搞定大廣播

    上面中我們以及大概了解了BSPH熱門廣播一體機系統SX-168的一些情況，這一集讓我們繼續我們的一體機認識之旅吧。

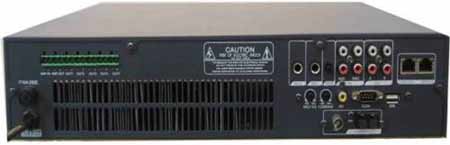

    我們不會忘記168前端拉絲面板的精致質感和按鍵排布的合理美觀，我們也會注意到它后板諸多接口及鍵鈕的獨具匠心的靈動設計，如下圖示。

BSPH廣播一體機系統SX-168

點擊此處查看全部新聞圖片

    首先是位于后板右部正中的COM串口，該15針串口是主機與電腦相連的接口，用戶可以將與本系統配套提供的的節目編輯軟件安裝到電腦上，通過電腦界面編輯程序，再將編好的程序下載至主機。很明顯，在電腦上編輯程序操作起來就會更加簡便，而且用戶可以把編好的程序進行保存，以便隨時調用。而如果是在主機上進行編輯，當需要更換節目?jī)?nèi)容或者播放時間時，新編的程序就會將原先的程序覆蓋。所以，若用戶需要經常性地更換節目程序方案時，用電腦編輯并保存多套方案?jìng)湔{(diào)用的做法就會很有效率。值得注意的是，該接口只用于從電腦下載程序至主機而不能通過電腦對系統進行適時的控制和操作。

    目光右移，我們看到那個USB接口，它就是給MP3音源文件提供物理存儲空間的U盤的接口。最右端的就是遙控話筒的網線接口了，與只能在廣播控制室內進行尋呼的本地話筒不同，遙控話筒一般放置在距離控制室較遠的地方，通過控制信號線——8芯網線，將主機和遠端的遙控話筒連接起來，通常情況下可以放置在一千米(控制線長度)以內的任何地方，處置靈活。

    緊挨的則是與擴展功放SX-168F相連的控制信號接口。168F在各功能鍵及相關輸入/輸出通道上與控制主機大致相同，也自帶了五個分區輸出，翻開防塵蓋有五個音量旋鈕，每分區音量同樣是獨立調節互不干擾;音頻輸入端口與主機的BGM音頻輸出相連，而此網線接口接上168F的控制信號輸入就可以實現主機對擴展功放分區的定時開啟和關閉了。所以，也可以說內置了240W功放的168F是168系統的從動廣播功放，而這樣的從動功放可在168系統里級聯三臺，再加上主機的240W功率和五個分區，整個系統可以擴展到960W的總功率、20分區的輸出!

BSPH廣播一體機系統SX-168

點擊此處查看全部新聞圖片

    一個廣播系統的擴展功能強大與否是它性能優劣的重要標志之一。BSPH廣播一貫注重系統的升級擴展，一體機很好地體現了這點，加之其先進的制作工藝、卓越的技術性能，不怪乎市場受歡迎度一路走高了。
