創凱電子CK4L6000LED圖像拼接控制器助力《第五屆兩岸經貿文化論壇文藝晚會》

    第五屆兩岸經貿文化論壇于七月十一日至十二日在湖南長沙舉行。本屆論壇主題為推進和深化兩岸文化教育交流合作。7月11日，“華彩聚三湘”第五屆兩岸經貿文化論壇文藝晚會在長沙舉行。

    其中背景LED大屏幕就是采用的創凱電子CK4L6000LED圖像拼接控制器，實現了超高分辨率的拼接顯示 保證了晚會的演出效果。

    圖一：彩排現場1

    圖二：彩排現場2

    CK4L6000LED圖像拼接控制器

    CK4L系列全彩LED多畫面視頻圖像處理器是深圳市創凱電子有限公司推出的針對全彩LED的高性能圖像處理和控制設備。該設備整合創凱公司多年在視頻圖像處理、高清晰信號處理和顯示等方面的豐富經驗,采用專利技術硬件設計,結合全彩LED屏顯示的特殊要求設計，可以同時接受并處理多種不同視頻圖形信號,并在全彩LED上顯示。

    CK4L6000 標準型,多畫面全彩LED圖像處理器,單機可最多同時支持16路DVI/VGA/視頻信號的實時顯示,多臺機器級聯可以顯示任意多路的信號實時顯示;

    CK4L6000型多畫面全彩LED圖像處理器，可以任意配置發射卡進行LED點陣堆砌，可以自由選擇灰度級數�？梢匀我庠O(shè)置單個LED發射卡的輸出內容點陣。單塊輸出可支持1280*1024的像素點陣。

    *可選擇AV、VGA、DVI全屏顯示,(S_Video和YPbpr/Ycbcr，SDI，HDSDI輸入非標準配置需要定制);

    *可實現多路信號的任意開窗疊加、漫游或者畫外畫并排顯示；

    *DVI輸出的LED點陣畫面可選,具體為:

    800*600    60Hz

    1024*768   60Hz

    1280*1024  60Hz

    1600*1200  60Hz

    1920*1080  60Hz

    2048*1536  30H

    *16種不同模式預設，可以自動循環播放；

    *所見即所得操控軟件,無需復雜的窗口預設操作;

    *不同信號源無縫切換;

    *多路不同信號源選擇(根據要求預先定制);

    CK4L 系列圖像處理器，采用國際頂尖專業芯片設計，不需要操作系統支持，上電即可工作，穩定性高。

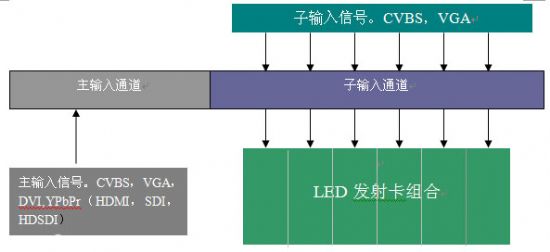

    輸入/輸出信號

    信號輸入 ,可以選擇多種不同的信號源;

    輸入信號包括：主通道：3路CVBS，2VGA，1DVI，1YPbPr，（可擴展支持HDMI，SDI，HDSDI）

    子通道：每個子通道可以支持1路CVBS，1路VGA

    VGA OUT：1 路計算機模擬信號輸出，可連接本地顯示器用做監視；

    DVI OUT： 1 路計算機數字信號輸出，接駁 LED 發送卡;

    預留了 1個 RJ45 網絡橋接端口,可以把LED 發送卡內置 ，進而直接連接到 LED 顯示屏幕。

    一、信號控制

    通訊控制信號, 采用RJ45/ RS232 IN：串行通訊控制輸入口,預留串行通訊輸出口，接下一級控制設備；

    二、輸出亮度控制或Gamma值調整

    通過控制軟件采用滑條靈活控制選擇輸出亮度或Gamma值。

    三、輸出圖像顯示模式選擇;

    A. 輸入信號的圖像被整幅壓縮到 LED屏幕上顯示；

    B. 輸入信號的圖像不被壓縮只局部輸出;

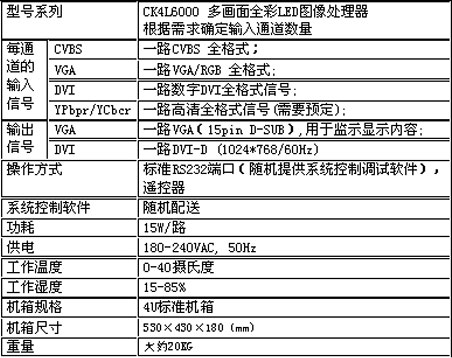

    主要技術指標

    CK4L6000系列全彩LED圖像處理器

    李文博

    深圳市創凱電子有限公司

    ShenZhen  Createk  electronic  Co. LTD

    Add:深圳市南山區西麗鎮塘朗工業區A區8棟2樓

    Tel:0755-26643017  Fax:0755-26644342

    Skype：wwwabc123456789

    Website: www.ckdz.com
