萬視達WSR901PRO多通道平面立體投影系統

    WSR901系統介紹

    WSR901PRO系統是以WSR1640邊緣融合器為核心的多通道平面立體投影顯示系統。WSR901PRO是由北京萬視達偉業科技有限公司于2009年二季度研發的邊緣融合器。該融合器的誕生解決了大屏幕投影無縫拼接的關鍵技術問題，即零幀延時的無縫拼接技術， WSR901PRO可以適合各類大屏幕投影系統工程，包括虛擬現實實驗室、大型會議廳、指揮中心等工程應用。

    WSR901系統由一臺主機或者圖形控制器輸出一路高分辨率圖象信號到WSR1640邊緣融合器，經過融合器轉換處理后，可以輸出多屏幕常規圖象信號，而且每路圖象信號是完全同步顯示的,再將每路完全同步的圖象信號接到WSR801AP轉換器上，就可以實現多通道立體投影了。例如：一進二出的WSR901系統可以接收1792x768、2304x1024,輸出的圖象分別為2路1024*768信號，2路1280*1024信號，每2個相鄰?fù)ǖ乐�間自動產生邊沿重疊帶和邊緣像素融合。

    WSR901系統功能

    n  主動立體信號轉被動立體信號AP轉換功能

    n  多通道硬件邊沿融合功能

    n  R、G、B融合數據獨立調節

    n  R、G、B亮度、對比度獨立調節

    n  最大支持分辨率3328x1024

    n  融合邊帶模式控制

    WSR901系統特性

    n  圖象數據實時處理，真正零幀延時

    n  投影通道類型控制功能

    n  融合控制功能

    n  VGA視頻信號遠程輸出接口

    n  可調節的RS232控制接口

    n  各類控制寄存器對用戶開放

    n  融合數據調試過程簡單、易操作

    WSR901系統構成

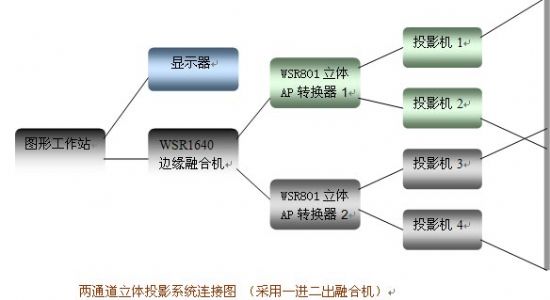

    兩通道立體投影系統系統組成如下圖：
