五一平板電視購買技術用語指導詳解

24P顯示完美還原電影

    五一勞動節又是購買平板電視高峰，廣大網友在購買平板電視時，會碰到這樣那樣的技術名詞，但是不了解起到何種作用，那就讓我們首先了解目前主流平板電視有哪幾個重要組成部分組成，面板，處理電路，外觀是平板電視最重要的組成部分。一臺好的平板電視畫面取決如面板與芯片的完美搭配。目前10比特面板是最出色的液晶電視面板

    不過由于一般電影仍是以24 frame制作，以配合全世界電影院播放格式，目前美國四大廣播網的HDTV電視影集，雖主要用以廣播，但仍是以電影24 frame拍攝，再制作成1080i或720p訊號。因此藍光儲存媒體1080p格式也是由24 frame的電影格式轉成。而且為了兼容一般電視格式，藍光光盤仍改變成一般電視50/60Hz廣播訊號格式。

以歐規廣播的50Hz而言，處理方法是直接將每秒鐘24轉換成48 field 播放，也就是每個電影的film，轉換成為2個field，不需進行特別影像處理。播放速度會因此增加4%。加快4%播放除造成對象移動速度加快外，聲音也會提高半個音階。對象加快被認為不會被觀眾察覺，而聲音提高可被聽出，但透過軟件可解決。這個方法從過去一直被沿用，包括透過廣播電視播放的電影，或DVD影片，都是先轉成48 field。因此在歐洲使用100Hz LCD TV，則最容易的方法就是將de-interlaced后的每秒50 frame訊號進行ME/MC。不過電影內容仍由24 frame變成96 frame，同樣是一個frame演算出3個虛擬frame。

若是以美規視訊標準來看，由于refresh rate為60Hz，因此double frame rate面板在美規系統將使用120Hz，原則上電影的24 frame/s與120Hz呈現5倍的關系，也就是每張電影的film轉換要演算出4個新的frame，則120Hz才能真正達到所謂流暢的畫面。不過，值得注意的是，為了兼容于現有多數的60Hz 電視機，電影要透過3：2 pull down來轉換為60Hz refresh rate，也就是電影的每4張film要轉換成5個frame(10個field)(check是否直接轉為10個frame而不再進行deinterlacing)，其中單數的film將轉換成2個field，而雙數film將轉換成3個field�？偤偷玫�60個field，再將之以de-interlace為60個frame。因此在60Hz TV情形下，每秒的第1~2個frame，其實是呈現相同的影像，每秒的第3~5 frame，也是相同影像。

在此情形下，以120Hz LCD TV播放美規Blu-ray或HD DVD，在經過3：2 pull down后，ME/MC可能不起作用，因為轉換后的60Hz，其第一個到第二個frame是顯示相同影像。除非訊號處理器再將60Hz轉回原始24 frame，但這就代表每個frame再補償4個frame。

兼容性影響技術發展

有一種說法，最先進的航天飛機推進器寬度，是由兩匹馬的屁股大小所決定，其原因在于馬的屁股決定了羅馬時代的輪軌，而這又決定了日后火車鐵軌的寬度，鐵軌寬度限制了火車隧道的寬度，隧道的寬度又限制了由火車?yán)瓌拥暮教祜w機推進器。新興的數字顯示器產業LCD TV出現不到10年，雖然技術不斷精進，不過仍要顧慮到兼容性，與前端歷史源由所產生的拍攝格式配合。

電影發明百年，而每秒24 frame 標準已采用數十年，歷經電視、計算機、internet的出現，電影產業依舊屹立，足見24 frame標準仍有其價值，且日后也將繼續沿用，并影響著TV顯示技術的發展。
　

支持x.v.coloer

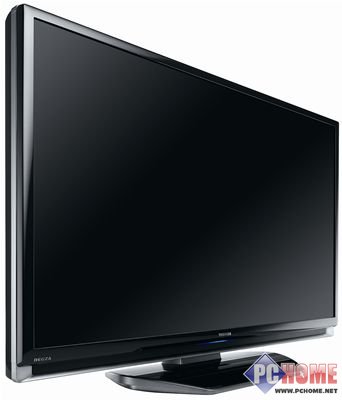

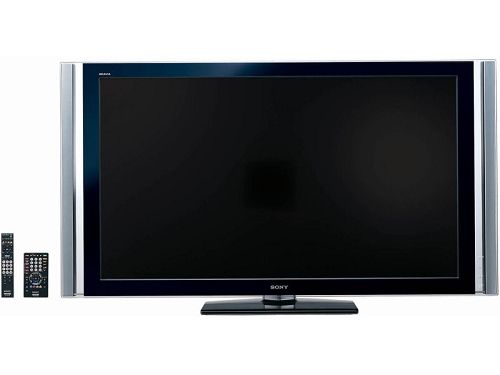

真實自然的色彩還原，寬廣的色彩表現范圍，一直是消費者追求的終極目標。為了能夠得到完美的視覺體驗，各廠商與研究機構更是不斷努力。今年索尼一個全新的子品牌“x.v.Color”誕生，它的出現將極大地改變我們的生活，讓豐富的色彩表現范圍與自然的色彩還原成為現實。東芝最新液晶電視XF300系列和索尼高檔X300A都使用了該技術。

“x.v.Color”是什么？

“x.v.Color”是全球消費電子產品領導廠商索尼，針對符合“xvYCC”動態影像廣泛色彩范圍國際標準的產品，推出的全新子品牌以及相關規范標識。并把“x.v.Color”作為未來符合該標準產品的統一品牌名稱在整個行業進行推廣。

“xvYCC”色彩范圍國際標準（IEC61966-2-4）是經國際電工委員會(IEC)認可，并作為一種國際色彩范圍標準于2006年1月發布的，當時主要針對平板液晶電視等某些新型的電視機，其動態影像色彩再現能力遠遠超越了傳統CRT顯像管電視機再現的“sRGB”標準色彩范圍內容，因此，由日本電子和信息技術行業協會（JEITA）下屬機構、索尼公司和三菱電子公司領導的“色彩標準化委員會”，決定采用“xvYCC”標準。


包容鮮艷色彩，顯“x.v.Color”優勢

符合“xvYCC”標準的“x.v.Color”產品，其畫面能夠包容比傳統“sRGB”標準產品更廣的色域，其色彩表現范圍大約是符合傳統“sRGB”標準產品的兩倍，尤其是傳統“sRGB”標準所不能表現的高純度鮮艷色彩“xvYCC”標準都能準確顯示，幾乎含蓋所有肉眼能見顏色。使用帶有“x.v.Colour”標識的數碼攝像機拍攝，并使用帶有“x.v.Colour”標識的高清電視機播放，用戶可以體驗到更加廣泛的色彩范圍，自然的色彩，例如高純度色彩的橙色氣球、燦爛的鮮花和碧藍的海洋都能夠得到真實的再現。同時，通過豐富的色彩再現，進一步來提供生動的畫質。我們現在可以能夠斷言，具備“xvYCC”標準豐富色彩表現能力的“x.v.Color”產品，將會很快成為業內色彩表現范圍的終極標準。

倍速驅動已經成為主流

100/120Hz是LCD TV主流的技術，今年一線大廠包括東芝，Sony， Sharp， Samsung， LG， JVC與Hitachi等電視廠商分別對自己的主流機種配備這項功能，各家面板廠商也都以120Hz展示自己的技術能力。究竟100/120Hz是否為必須規格呢，消費者是否看的出來？而現有的數字內容是否真能因為100/120Hz顯示器達到很好效果呢？

面板與影像處理都要達到100/120Hz

100/120Hz TV需要兩個部分都達到，100/120Hz液晶面板，與100/120Hz訊號處理能力，二者缺一不可。如果只有100/120Hz面板，而訊號處理能力僅達50/60Hz，則電視節目看起來可能像是2倍的快速播放，如同我們在目前NTSC/PAL電視欣賞黑白電影，會感覺到電影中的人物移動的比正常速度還快。

另一個可能是訊號以50/60Hz輸出后，面板以每個Frame播放兩次來處理，則此與采用60Hz面板顯示效果相當，甚至造成更多閃爍。相反的，如果面板只能顯示50/60Hz，即使訊號處理能力可達到100/120Hz，但要傳送到面板前仍需要，轉為50/60Hz，面板才能顯示。

從黑插入到ME/MC

早期120Hz面板推出時，主要藉由在60fps內容中，在每個frame插入一個黑色畫面，藉此可降低人眼所看到的殘影，不過插入黑畫面會造成亮度減少，所以后來又改將黑畫面改為灰畫面。

真正100/120Hz，需采用ME/MC(motion estimation/compensation)方式來達到畫面流暢，也就是透過補償與預測，使60fps內容成為120fps內容。

目前100/120Hz LCD TV只有一線大廠推出，但1080p LCD TV則除了Sony， Sharp、Samsung等外，二線品牌包括Olevia、Westinghouse等也同樣推出。由此可知1080p勢必比100/120Hz將更早成為LCD TV主流規格。

主流1080i只提供每秒25/30 frame

以目前廣播訊號而言，DVB-T或ATSC的HD訊號，主流的1080i廣播訊號，實際frame rate只有25/30Hz(50/60 field/second)。訊號處理器將50/60個field de-interlaced成50/60個frame后，再以一般50/60Hz TV顯示。同樣情形若是交由100/120Hz TV顯示，則再將50/60 frame再變成100/120 frame/second，再由顯示器顯示。如此等于原本30 frame source變成4x的120 frame，換句話說，也就是每1個frame需演算出3個虛擬frame，是否畫面可真實呈現？

另外一種內容是藍光光盤，相較于廣播電視，藍光光盤除了提供720p與1080i外，還提供1080p訊號，也就是可達到60 frame的內容。1080p內容再透過訊號ME/MC處理，即可讓視訊呈現120Hz format。

    10比特面板

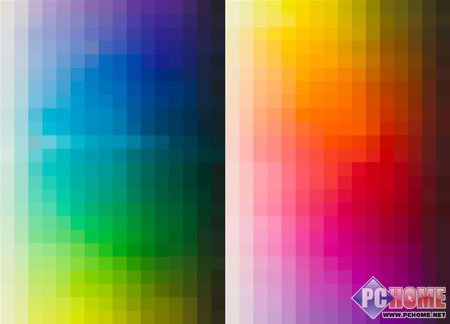

    人類對于顯示器色彩的追求，一直以來沒有停止過。直到最近因為多媒體電腦的發展，使消費者享受到數位化的多媒體之后，對于色彩的要求，更是從從最初的16色、256色一直到支援8bit的色彩表現能力。如今，隨著對資料數位儲存品質要求的提高，最新的高解析電影儲存標準HDTV中，規定的每個顏色以10bit色彩即30 bit真彩色來保存彩色影像。當人眼看10億種色彩時，色彩會更加平滑細膩、色彩更加豐富艷麗、并且也能夠更準確的還原物體真實的色彩，比常規8bit色彩增加了64倍，而色彩的艷麗與豐富達到驚人的程度。

以目前而言，市場上最常見的面板灰階表現能力大多為6bit，因此在色階的處理方面只能達到2的6次方，也就是說面板整體而言對于單一色彩層次表現只能達到64個等級，而RGB三個顏色加起來整體的表現度也只有262144色，不要說在面對HDTV或者是SDTV等等的高解析內容的播放，甚至于期望能夠滿足電腦的32bit色階方面，就無法達到完全支援的能力。雖然在技術上可以透過這種的方式來做處理讓面板可以模擬到32bit色階的表現能力，但是終究是模擬表現，實際的感受上，仍舊和CRT有一段相當大的落差。

因為這樣，可以支援8bit的面板也就陸續被開發出來，以及開始在市場上銷售，來滿則對色彩要求較高的消費者。以色彩表現能力來看，8bit的面板的色彩表現可以達到16.7萬色，但是這和32bit色階還是有一段差距，當然也無法達到HDTV對于每種RGB色彩10bit灰階的要求。所以在面對HDTV播放時代來臨，開發出10bit面板并且能夠達到商品化，也就愈來愈急迫了。
