Edirol M-16DX USB數字調音臺評測

    這個新型的USB調音臺分別擁有一個控制臺模塊和一個接口臺模塊，但是這個兩部分加起來的設備比獨立的設備好？

    M-16DX是一臺24-bit/96kHz的16通道數字調音臺。它內置了大量具備Roland COSM技術的效果器、一個空間聲場模擬工具和一個提供USB多通道錄音的綜合連接的裝置。其硬件系統獨特的設計包括兩個模塊——控制臺&接口箱，他們通過一條兩米的線纜連接（也可以選擇購買七米的線纜）。在設備的終端是一個調音臺面板，面板上有均衡（EQ）、聲相和與其它數字調音臺完全相同的控制系統。在接口箱上緊湊的排列著全部輸入輸出端口（I/O）。通常的小型USB調音臺都是獲取最終輸出信號而進行混音的，與它們不同的是，M-16DX擁有一個后級EQ，最終輸出的效果要更強于一般的立體聲調音臺。

    在M-16DX的包裝盒里面，提供了一張CakewalkSonarLE音樂制作軟件，這樣對任何一個用戶來說都完全具備了搭建整套音樂錄制系統的配置。PC和MAC的驅動現在也已經可以完全支持，并且用戶可以通過Edirol官方網站隨時獲得最新驅動程序和軟硬件技術支持。

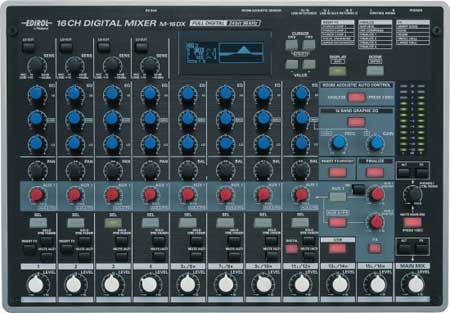

M-16DX提供了小巧的控制臺及完善的功能

    概況：

    M-16DX的控制臺部分擁有令人驚訝的超小型身材，也因此突顯出了面板上簡約的設計。如果設計時將大部分輸入輸出接口配置在控制臺的面板上，那么連接面板會需要很多音頻線纜，因此Edirol的設計人員將一部分輸入輸出接口設計為一個接口箱，只在控制臺上保留了一些較為實用的接口，并通過15針的D-Sub連接線將兩個模塊有機地連接起來。

接口配置

    首先，讓我們來看看控制臺的輸入輸出接口：

輸入輸出接口，

    控制臺提供了一個立體聲耳機監聽接口；一組1/4英寸控制室左/右（ControlRoomL/R）輸出接口；一組1/4英寸輸入接口，對應通道為15L/16R（同時也可以作為輔助返回AuxReturn2來使用）；一個1/8英寸小型立體聲輸入接口，同樣對應15/16通道，用于連接Mp3播放器等外接設備。

    控制臺的后面板還提供了一個測試聲場空間的麥克風，用于測試不同環境聲音的頻譜。M-16DX可以對經過測試的聲音進行智能分析，并通過16段圖示均衡器進行自動聲學補償。（除了通過M-16DX自帶的聲場測試麥克風進行聲場測試外，我們也可以將外置麥克風連接到接輸入通道1來實現這一功能。）

    DXBUS為15針D-SUB接口，用于連接M-16DX的接口箱。

    控制臺后面板的最右側是一組小的撥檔開關。通過這些撥檔開關我們可以改變四個前置放大器的敏感度；也可以切選擇使用內置麥克風或是外置麥克風進行聲場測試。

    下面，讓我們來看看接口箱：

    接口箱的前面板和后面板提供了豐富的輸入輸出接口類型。

前面板

    前面板的大部分空間被前4個單聲道輸入所占據。這4個通道既可以連接線路信號，也可以連接麥克風信號。當連接麥克風到XLR（卡儂）接口時，按下幻象供電的開關便可以對電容麥克風進行48v幻象供電。輸入通道1和2還提供了“HZ”（高阻抗）開關，可以有效連接像電吉他、電貝司這樣的高阻抗樂器。

    所有的4個通道都具有獨立的高通濾波器開關和前級增益控制，我們可以在控制臺上找到這些開關和旋鈕。

    此外，我們還可以在M-16DX接口箱的前面板上找到S/PDIF同軸和ADAT光纖數字接口；以及總電源開關和15針的D-Sub連接口。

后面板

    接口箱的后面板配置了M-16DX的大多數1/4英寸音頻接口，包含了立體聲通道5至14通道的輸入接口、以及主輸出接口、輔助發送通道1/2和編組輸出。

    此外，接口箱的后面板還有一對用于卡座式錄音機和類似設備的RCA輸入輸出接口。RCA輸入接口同樣是路由到通道15/16。USB接口用于連接電腦進行錄音和回放。

控制功能

    在控制臺模塊，所有的單聲道1~4通道和立體聲5~12通道全部提供了均衡（EQ）、聲相、輔助發送（auxsend）、選擇通道、獨奏、靜音和音量電平控制（Level）功能。

    立體聲通道13/14為USB或者輔助通道1的返回信號；立體聲通道15/16為線路輸入或輔助通道2的返回信號。這2組立體聲通道只有音量控制功能。

    在緊湊的控制面板上包涵了能在小型數字調音臺上找到的所有常用控制開關，每個通道都擁有自己獨立的輔助通道控制開關

    前12通道各擁有一個直接可以控制的±15dB三段均衡器，它的濾波器范圍在400Hz到2KHz之間。一個靈活的中頻段均衡可以調節200Hz到7.4KHz之間，它的Q值也可以精確調整。

    Edirol的設計人員在輔助發送（AuxSend）旋鈕的設計上節約了一些空間，雖然M-16DX有2組輔助發送，但只有一個輔助發送旋鈕。不過我們只需要按下對應旋鈕的開關（Aux1或Aux2/FX），便可以將這組旋鈕分配到輔助1或者輔助2/FX。

    輔助2/FX（Aux2/FX）同它的名字一樣，是同時具備了內部效果器發送功能的輔助通道。當我們按下對應的FX按鍵，輔助通道2（Aux2）的信號便會經過M-16DX的內部處理器。

效果器

    為了提供效果器和處理功能，Edirol采用了Roland特有的專利技術——復合對象聲音模擬技術（COSM）。M-16DX提供了3類效果器：發送效果器、插入效果器、母帶效果器。

    用戶可以選擇5種不同的混響和延時效果用于發送效果器。發送效果器既可以獨立路由到耳機和監聽控制室的輸出，也可以通過按下主通道按鈕輸出到主通道。

    M-16DX對前兩個通道的輸入信號提供了動態處理效果，當我們按下前兩個通道的Inser tFX按鈕時，便可以將M-16DX提供的5種不同動態處理效果器插入到這兩個通道中了。

    最后，我們還可以選擇6種不同的母帶處理效果用于M-16DX的立體聲總輸出，以獲得更加完美的聲音表現。

    M-16DX的面板中提供了8個場景記憶，我們可以將混音的設置保存在這8個場景記憶中以便隨時調用。

自動聲學補償：

自動聲學補償

    聲場模擬工具發送一組測試用噪音信號到主通道輸出和監聽/控制室輸出，這個信號輸出給工作室監聽系統（或者房間的音響系統），將麥克風放置于前方兩支音箱的中間，確保這之間沒有障礙物。測試麥克風會捕獲到音箱輸出的信號。（當測試信號電平太高或者太低時，屏幕上將顯示一個警告信號。）

    當音箱輸出的信號調整到一個最佳音量后，M-16DX會對2只音箱進行一系列測試，并根據測試的結果自動調整16段圖示均衡器進行聲場補償。用戶在對監聽環境進行自動聲學補償之前，可以選擇三種補償模式——Flat、Bumpy和Warm。

    Flat是原聲的意思；Bumpy是提升了高端頻率和低端頻率的意思；Warm是提升了中低端頻率并且衰減了中高頻頻段。當我們對聲場進行了自動聲學補償之后，還可以通過手動調節該16段圖示均衡器，以獲得更加滿意的監聽環境。

測評

    （測評的系統：M-16DX運行的版本為V2.0版；電腦的配置為InterPentiumIV主頻2.66GHz，1G的RAM內存，運行系統為WindowsXPHome版。）

    盡管用戶手冊中對于各種必要的功能進行了詳細的介紹，但是掌握使用M-16DX的控制器部分其實是一件很簡單的事情，即便不看說明書也能較快地上手。在絕大多數情況下，轉動一個旋鈕或者按下一個按鍵顯示屏的畫面會立即切換到該界面的控制信息下。一對向后/向前（Backward/Forward）的光標按鈕能夠使用戶選擇不同的屏幕，還有一對相對應的數值按鍵選項或者菜單工具的滾動條。

    雖然顯示屏略顯小巧，但是當我們打開開關后，卻驚奇的發現所顯示的數字和字母都清晰有序的排列著。通常情況下，屏幕上所顯示的音量對于建立精確的輸入電平用處并不太大，主立體聲的LED電平顯示器會更精確一些。

    Edirol舍棄了他們之前的做法而在一個小小的空間里配置了所有必要的物理控制，但是每行旋鈕的空間略微有點緊密。該產品中展示了一些沖擊數字調音臺標準的創新，在結合實踐的情況下能不時地發現其設計的合理性。

    Edirol在輔助旋鈕的設計上有效地節省了空間，我們只需要按一個快速按鍵就可以實現旋鈕的功能分配，既簡約又高效。

    效果器的音質都很好，可調節的控制范圍也很大，完全可以滿足一個小型樂隊排練與演出的需要。當一個信號進入效果器后，經過效果器處理的Aux2/FX通道，被返送回主輸出，在不破壞原數據的基礎上進行效果發送。這樣的設計更多的方便了應用，我們可以在混音的時候通過輔助通道切換的功能來實現效果器的校準，也可以在錄音的時候輕松的做到“聽濕錄干”的效果，還可以在擴聲的時候提升回放的品質，這樣一舉多得的設計在目前的應用中可以說是獨一無二的。

    在2.0版本中增加了一部分新的功能，其中最重要的就是可以支持軟件同步控制操作和Automation的功能。在2.0版本中，我們通過USB接口發送控制信號進入DAW軟件，從而實現了之前大家一起所期盼的控制功能。目前M-16DX可以支持的軟件有Sonar、Live和Logic，相信以后會支持更多的DAW軟件。

    目前的版本同時支持兩種控制模式——ALT模式和EXCLUSIVE模式。在ALT模式中，我們可以實現對錄音和制作同期進行控制，比如單軌的錄音、回放、靜音、獨奏、自動化寫入等功能，這是作為專業的大型調音臺必備的功能，但是作為小型調音臺來說，很少有其他同類產品可以達到如此豐富的功能；而另外的EXCLUSIVE功能則是在多通道的混音工作中實現自動化操作的功能，最大可以支持32個通道同步進行多軌縮混。

    USB

    在我的WindowsXP系統下安裝M-16DX的驅動程序非常簡單，安裝驅動后M-16DX就會在我所有的音頻和MIDI應用軟件中被識別。我在Cakewalk的Sonar中選擇USB設備，并設置了一個多通道來進行錄音試驗，它錄音前期的設置竟然如此的簡單。我們不需要按照通常情況進入U(xiǎn)SB模式下設置，你只需要完全按照提示配置輸入到對應的軟件調音臺界面，然后點擊錄音就可以了。音序器輸出的監聽連接了M-16DX的13/14通道，使用起來非常方便。

    監聽耳機和主調音臺輸出信號中的效果器可以通過一個開關來自由的打開或者關閉，這個設計非常方便。

    盡管M-16DX不能像大型調音臺那樣提供更多的功能和效果，但不可否認它的音質確實非常好，而且噪音非常低�。ó�(dāng)動態范圍達到最高值的時候通過前極處理提升一點hi值，在一個有限的控制器中均衡器對音頻最大限度的進行著提升和衰減的處理，經過我對均衡、聲相和音量旋鈕的檢測，沒有發現數字音頻參數變化中引起的噪音）。

    特點

    M-16DX擁有一個倍受歡迎的均衡器旁通開關，通過它我們就可以快速切換均衡器的旁通聲和效果聲，而且它允許旁通的信號直接進入U(xiǎn)SB部分。在2.0系統的版本中，實現了通過前置均衡處理的信號仍然能被發送到USB部分的功能。

    鑒于M-16DX作為一個音頻接口要更強于調音臺的功能，Verson2.0的旋鈕和按鍵可以發送控制數據，允許它像一個控制器面板那樣運行。預制的控制模板可以關聯到Sonar中（或者其他的音序器），具備完善的MIDI控制以及Automation功能。

結論

    Edirol這次開發了一款在工作室和一些現場情況下運用的非同一般的產品。所有的這類帶USB接口的小型調音臺只是為了錄制最終的立體聲的混音輸出，但是M-16DX可以錄制所有獨立的16通道音頻加上立體聲混音，這非常棒！聲學補償工具也非常好，為在一個陌生的壞境中提供準確的監聽信號提供了一個捷徑。

    （*備注：現在有大量的USB、火線數字調音臺和其他的類似的產品，比如某些品牌生產的火線數字調音臺，也提供了多通道的輸入輸出，但是沒有一件設備能夠替代或模仿M-16DX一樣的進行工作。）

    最后，不得不說的一點——在這個價格的基礎上，M-16DX竟然可以實現如此多的功能，確實值得大加稱贊！

    特點：

    USB可以提供18通道的分軌同步錄音；

    控制臺模塊面板緊湊，與接口模塊的通道條一一相對，利用線纜連接；

    控制臺模塊和接口臺模塊有效的得到利用，獲得高倍速的效率；

    聲場空間補償技術為不同的工作環境提供最佳聲音效果；

    與CakewalkSonarLE音樂制作軟件進行捆綁銷售。

    總結：

    M-16DX憑借其簡單易用的控制臺和具有高效輸入輸出接口的接口箱，為用戶提供了一套簡單易用的工作室和現場調音臺系統，及一套可以通過USB連接的多通道電腦錄音系統。
