大屏幕拼接系統設備--多屏處理器

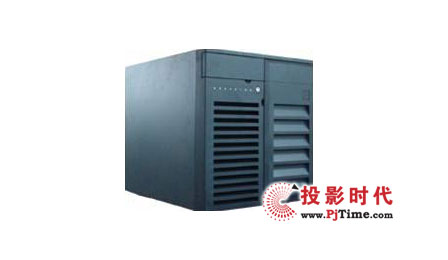

豐信達 FXD多屏拼接處理器

    多屏處理器是拼接墻的核心。其是將一個完整的圖像信號劃分后分配給每個視頻顯示單元，完成用多個普通視頻單元組成一個超大屏幕動態圖像顯示屏。電視墻處理器可以實現多個物理輸出組合成一個分辨率疊加后的超高分辨率顯示輸出，使屏幕墻構成一個超高分辨率、超高亮度、超大顯示尺寸的邏輯顯示屏，完成多個信號源（網絡信號、RGB信號和視頻信號）在屏幕墻上的開窗、移動、縮放等各種方式的顯示功能。

    豐信達 FXD多屏拼接處理器支持強大的多畫面圖像處理與顯示能力。一個顯示單元可支持多達 32 路視頻信號、8路 RGB 信號同時顯示。所有信號可按窗口方式任意大小、任意位置顯示�？勺杂梢苿�、任意縮放、任意疊加顯示。當一個顯示單元同時顯示32路視頻信號時，其每路視頻顯示速度仍可達到30fps。因此，在一些特定的應用場合，由 FXD 顯示墻控制器配合大尺寸顯示設備，可為用戶提供更低的投資成本、真正無縫多畫面圖像顯示、更出色的整屏均勻性與一致性、更低的耗材與維護成本、更高的系統穩定性。

    FXD 顯示墻控制器 的優越性能使它能夠驅動多達52個顯示設備成一個 M*N 的高分辨率單一邏輯顯示屏， 該邏輯屏的總分辨率等于所有顯示設備單元分辨率的總和。并且具有overlap功能，可生成公共像素，配合投影單元做邊緣融合或?qū)Υ蟪叽鏒LP進行像素調整。 在整個拼接屏上， 各種活動視頻、 RGB 信號和來自網絡的計算機桌面和窗口等各種類型的圖像信號可在高分辨率單一邏輯屏上以窗口方式任意大小、任意位置顯示，并可以自由移動、任意縮放、任意疊加顯示 ，投影機之間不再有邊界阻隔。

    FXD多屏拼接處理器有強大的信號處理能力，可選配支持多達 32 路 RGB 信號、 160 路視頻信號、 4 路網絡信號同時開窗顯示，支持任意位置、任意大小開窗、任意跨屏開窗、任意共屏、疊加開窗，各顯示窗口可任意放大縮小。支持全制式視頻信號輸入。兼容 PAL\NTSC\SECAM 制式。支持網絡多網段抓屏，遵循 TCP/IP 協議，支持 IEEE802.3u 快速以太網標準和 IEEE802.3 以太網標準。千兆網口，使網絡信號處理速度更快。

    FXD多屏拼接處理器有良好的散熱設計 ，顯示墻控制器 配置有專用冷卻系統， 系統可對風扇進行主動式轉速控制和故障探測；通過專業的機箱氣流通路設計，有效控制機箱內溫度穩定，確保系統穩定運行。系統具有自動電源故障報警、自動風扇故障報警、溫度感應報警等功能。

     FXD多屏拼接處理器支持遠程控制： 支持本地控制，同時也支持遠程控制。提供網絡訪問和遠程控制功能，任何與 FXD 顯示墻控制器聯網的計算機都可以通過網絡傳輸指令作為遠程控制臺或控制 PC 使用，利用它的鍵盤和鼠標就能夠?qū)ν队皦�進行實時遠程控制，大大增強了系統控制的靈活性

     FXD多屏拼接處理器采用開放式結構設計，基于標準工業計算機結構，便于系統軟、硬件升級， 擴展性能非常靈活。其處理器可選 Intel Dual Xeon 系列，內存可擴展為 8GB，主板含有多條64-bit 66Mhz PCI-X總線， 具有強大的擴充能力。

Abebe ebe-960M+

Abebe多屏處理器ebe-960M+

    Abebe 支持單臺顯示設備多畫面顯示 ，支持多臺顯示設備拼接的跨屏、高分辨率、疊加顯示 。圖像處理器的優越性能使它能夠驅動多達64個顯示設備成一個 M*N 的高分辨率單一邏輯顯示屏， 該邏輯屏的總分辨率等于所有顯示設備單元分辨率的總和。在整個拼接屏上， 各種活動視頻、 RGB 信號和來自網絡的計算機桌面和窗口等各種類型的圖像信號可在高分辨率單一邏輯屏上以窗口方式任意大小、任意位置顯示，并可以自由移動、任意縮放、任意疊加顯示 ，顯示單元之間不再有邊界阻隔。Abebe圖像處理器具有強大的信號處理能力 ，可選配支持多達 32 路 RGB 信號、 160 路視頻信號、 多路網絡信號同時開窗顯示。

    特 點 與 優 勢：

賽麗elan 拼接處理器

    1、快速、實時的視頻/RGB輸入顯示

    2、超高分辨率網絡信號顯示

    3、專用總線并行處理技術

    4、 冗余備份模塊

    賽麗eLan 控制器的結構配置采用最新的 Intel 處理器和專用的 PCI 總線技術。模塊化結構設計，很方便以后的升級擴展。

　　基于 Windows2000/XP 操作系統和最新的 CPU 處理器（根據當前市場發布的最新 CPU ），配置標準的網絡接口，支持 Windows 網絡和 Unix/Linux 網絡的連接，能同時顯示 Windows 網絡信息和 Unix/Linux 網絡信息，并能夠保證多路網絡計算機工作站的圖形窗口在大屏上同時顯示。

　　多屏拼接控制器能夠同時輸入并顯示視頻信號、 RGB 信號和網絡計算機信號，所有信號都可以開窗顯示在任意位置、任意縮放、漫游。

　　控制器提供 4~256 路視頻輸入接口（選項），支持全制式（ PAL 、 NTSC 、 SECAM ）實時視頻信號輸入，可實現全實時的視頻畫面顯示，高清晰的畫面顯示質量。

　　多屏拼接控制器支持 2~128 路 RGB 信號輸入顯示（選項），最高支持分辨率 1920×1200 ， RGB 信號可任意放大、縮小。

　　 系統提供 Windows 網絡工作站的屏幕顯示共享軟件，在任意工作站上安裝軟件的服務端后，可以實現工作站在大屏幕的共享顯示，并且通過網絡共享顯示，用大屏幕控制器的鼠標和鍵盤可以對工作站進行協同操作。

　　 控制器支持網絡分控和多用戶操作，用戶既可用單一的鼠標或鍵盤對投影機進行操作，通過軟件設置操作員也可以利用各自工作站的鼠標、鍵盤控制大屏幕系統，進行各項的遠程操作，實現交互式的遠程控制。

　　 網絡上的計算機圖形窗口可跨屏、拖拽、移動、縮放、在屏幕拼接處自動處理光標。

　　 具有 2~8 路網絡接口（ 10/100/1000M ，選配），支持 TCP/IP 、 X11 、 X-Windows 等所有標準的網絡協議，可同時連接屬于不同網段的網絡，增強了系統可靠性。

　　 系統具有多個 PCI 插槽，可以方便系統的擴充。用于插入網卡擴展網絡接口或插入專用圖像處理卡擴展 RGB 輸出通道數量。
　　 備份電源系統（ 1 ＋ 1 電源模塊），可支持熱插拔、熱更換，以及高速硬盤系統（ 120G ），提高系統高可靠性。
　　 配置冗余風扇，以保證系統工作在合適的溫度范圍內。
　　 標準 19” 機箱，可置入標準機柜中。

其基本配置參數如下：

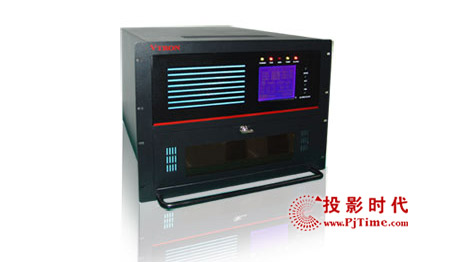

威創 Digicom3000Plus+

威創 多屏處理器-Digicom3000Plus+

    VTRON Digicom3000Plus+多屏處理器是VTRON公司針對大屏幕系統用戶推出的第三代應用廣泛、功能強大，并具備高性價比的專業多屏圖像處理器。該系列產品適用于各行各業的監控中心、指揮中心、調度中心、運維中心、數據中心、會議室……等綜合應用環境。Digicom3000Plus+多屏處理器可以提供高分辨率顯示平臺，使活動視頻信號、RGB信號和來自網絡的計算機信號等各種可視信號源在高清晰多屏拼接顯示墻上完美重現。

單一邏輯桌面
    Digicom3000Plus+采用開放式模塊化結構，可以將所有圖像通道輸出的畫面拼合成為一個高分辨率無縫單一邏輯屏�；顒右曨l信號、RGB信號和來自網絡的計算機畫面等，各類圖/文信息均可在此高分辨率邏輯桌面上以開窗口的方式在任意位置、任意大小顯示。

活動視頻信號輸入顯示
    Digicom3000Plus+多屏處理器可以實時開窗顯示NTSC/PAL/SECAM等全制式復合視頻信號，每個視頻窗口都可以在邏輯屏上任意移動，放大縮小或相互疊加。并且每個顯示通道可以同時顯示多個視頻窗口。

RGB信號輸入顯示
    Digicom3000Plus+多屏處理器可以開窗顯示多路數字或模擬的RGB輸入信號，輸入信號的分辨率可以從640×480到1600×1200，刷新頻率可支持60Hz到85Hz。RGB窗口可以在邏輯屏上任意移動，放大縮小或相互疊加，并且圖像顯示無滯后現象。

網絡功能
    Digicom3000Plus+支持TCP/IP網絡協議，可以接入Windows、Linux 和Unix等網絡，無需改變現有網絡環境，同時支持多個Ethernet網絡連接。通過VTRON公司自主研發的VLink、VLinkExpress等多種網絡顯示軟件，實現網絡上多個終端顯示畫面同時在高分辨率邏輯桌面上顯示，顯示窗口的大小可根據需要任意調整。

跨平臺顯示
    通過X-Window顯示方式，全屏可以作為UNIX工作站的虛擬屏使用，通過網絡可以將UNIX系統的X應用圖像在大屏幕系統中全屏任意位置以任意大小的窗口顯示。

靈活應用
    Digicom3000Plus+具備強大的網絡、視頻、RGB綜合處理功能，運行于Microsoft Windows XP或更高版本的操作系統，能夠與大多數的Windows應用程序兼容，支持各種應用畫面在大屏幕上同時顯示，各種應用顯示窗口可以任意移動、縮放或相互疊加顯示。

遠程控制接口
    在TCP/IP網絡環境中，為方便用戶的使用，本系列的多屏處理器可以為活動視頻的輸入、RGB輸入和網絡應用顯示提供豐富遠程控制接口。

高可靠性
    整個系統具備1+1系統備份和2+1熱插拔真冗余電源，并能夠從內部對系統關鍵部件和系統運行參數進行實時監控。

多屏處理管理（VWAS）
    通過VWAS管理系統，可以實現對Digicom3000Plus+多屏圖像處理器的集中管理和控制，其友好的人機界面，使對整個系統的控制方便快捷，使各種功能得以最大限度的發揮。

系統擴展性
    Digicom3000Plus+具有極強的可擴展性，其可以采用處理器集群的方式組合成為一套大型的分布式主從處理系統，可以驅動高達256個顯示通道，組合成為一個高分辨率的單一邏輯桌面，其刷新速度可達到小型單處理器系統的速度，完全滿足實際應用需求。

三菱 VC-MK3000

三菱顯示墻控制器 VC-MK3000

    三菱顯示墻多屏拼接控制器VC-MK3000由兩部分組成的，一是顯示計算機基礎畫面和數據的Base Processor部分，用來控制多屏拼接使其形成一個像單屏一樣能顯示高分辨率圖像的邏輯屏幕，二是在屏幕上任意位置可顯示任意大小漫游圖像的Graphics Insertion Processor(GIP)部分，它是由外部VIDEO信號及RGB信號所形成的影像數據而來的，這兩部分相互聯結形成顯示墻控制器的完整功能。這兩個部分的設計既能提供極其高質量的圖像和視頻性能，又能保證其高速處理性能，還有很強的擴展性。

VC-MK3000多屏拼接控制系統的關鍵特性：

    1.高實時圖像疊加

    可以實時地開窗漫游顯示高畫質圖像，并且刷新率不會有損失，可以更好地表現連貫的動態圖像, 而且無論漫游窗口數量多少以及顯示尺寸大小都可以實時顯示高畫質圖像。即使顯示跨屏漫游圖像也能確保窗口內畫質和分辨率的均一性，并且能確保窗口內動態信號的同步，自然地展現渾然一體的圖像效果。

    原來的顯示墻控制器是采用PCI等基于計算機的總線(BUS)設計，在這種情況下接在存儲器上所有的周邊裝置都可以共享BUS，其結果是控制室的監控環境經常會因為需要對應大量的影像數據或者圖像數據的顯示而漏洞百出，并且刷新率降低，畫質變差等現象也隨之出現。

    VC-MK3000(GIP)擁有輸入傳送帶寬為2.4Gbps的圖像數據專用總線，不和其他裝置共享，確保了輸入通道的帶寬。這個輸入BUS為了顯示漫游圖像，選擇最適合動態的通道，用母板上的超寬帶幅開關連接各個輸出。這個超寬帶幅開關具有同時處理76.8Gbps龐大的輸入數據的能力。采用這個技術，無論顯示墻的大小、RGB顯示和視頻窗口的數量多少以及顯示尺寸大小，都可以實時顯示高畫質圖像，并且刷新率不會有損失。

    2.遠程多鼠標，滾動信息條功能(可選配套軟件功能)

    三菱顯示墻VC—MK3000控制軟件增強功能。它可以向大屏幕發送操作終端的光標，這樣就能在自己的座位上直接操作大屏幕上的窗口。它也可以同時發送多個終端的多個光標，為協調操作提供了條件最后還要介紹獨特的滾動條功能，在操作終端輸入的滾動條文件可以添加滾動等效果，然后再大屏幕上顯示出來。

    3.與三菱顯示墻箱體高度兼容與配合

    三菱VC-MK3000多屏拼接控制系統向您提供使業務形態大為改觀的解決方案，它可以輸入各種各樣的信息，在大屏幕上顯示圖像、文字等信息，把大屏幕從單純的“觀看型大屏幕”轉變成有效利用大屏幕的能夠綜合監控的“操作型大屏幕”。

    4.無限數目的輸入／輸出信號擴展

    通過多個VC—MK3000級聯，實現沒有輸入/輸出信號數目的限制。

慧聯HL4000/HL3006

慧聯大屏幕圖像拼接器HL4000/HL3006　

    慧聯電子HL圖像拼接器采用獨特的嵌入式結構設計，可接受各種信號源輸入，如：激光影碟、VCD、DVD、錄像機、攝像機、衛星電視、高清電視、筆記本、計算機、硬盤錄像機等。

    慧聯電子圖像拼接器可以支持1-16路不同的視頻源，不同的RGB信號可同時顯示在不同的屏幕上，使用者可選擇任一組視頻RGB信號放大至原來的N倍(最大16x16)。

    慧聯電子HL圖像拼接器可輸出到各種顯示單元如：東芝、先鋒、索尼、NEC、松下、長虹、TCL等背投單元拼墻、各種等離子拼墻、顯示器拼墻和電視機拼墻等。

    HL圖像拼接器輸入和輸出

    輸入(Video,RGB,HDTV)：Video/S-Video復用兩個BNC端子，PAL/NTSC/SECAM全制式；D15接口，支持VGA/SVGA/XVGA；復用D15接口，支持540p/720i/720p/1080i。

    輸出(RGB,HDTV,Video)：RGBHV 5個BNC端子，支持VGA/SVGA/XVGA；3個BNC端子(復用端子RGBHV中RGB)YpbPr或YcbCr，支持540p/720i/720p/1080i；Video/S-Video復用兩個BNC端子(選裝/外置)。
