華控多通道融合投影顯示產品－跟進市場應用需求

華控多通道數字圖像校正融合機VIP系列

    北京華控軟件技術有限公司于2002年3月注冊于中關村科技園區，是專業從事大屏幕投影技術研究及多通道融合機產品的研發、制造與銷售服務的高新技術企業，致力于成為中國最優秀的大屏幕投影顯示系統的專業產品廠商和服務提供商，多年來，積累了豐富的經驗。

　　華控多通道融合投影顯示的關鍵技術分別是擁有自主知識產權的幾何校正技術、色彩校正技術、邊緣融合技術，以及相關的圖形拼接控制及公共像素生成的軟硬件技術，為客戶提供視覺寬廣、真實，畫面高度沉浸感，無縫、連續、亮度均勻、色彩統一的整體圖像顯示。

    基于以上核心技術與市場應用需求，北京華控相繼推出了數字圖像校正融合機VIP系列、數字媒體播放機VIMP系列、數字圖形控制器VICP系列、圖形工作站（或集群）VID系列，以及大型投影幕與投影架系列。

　　華控多通道融合機是國內第一家具有自主知識產權及多項專利的邊緣融合圖像處理器產品，是北京華控軟件技術有限公司無縫融合業務中的核心產品，可以對多通道投影圖像進行多窗口圖像拼接控制，邊帶（公共像素）生成、軍用仿真級的幾何校正、自動色彩校正、邊緣融合等處理，用于構建視景仿真及指揮控制投影顯示等方面無縫、連續、均勻的整體畫面，具有大視場、高臨場感的視覺效果，完美實現大視場顯示的應用。目前，華控系列產品已經廣泛服務于軍民各大行業。

　　華控最新研制的第二代融合處理機VIP200系列，支持M*N多層拼接，是構建超大畫面超高分辨率的最新一代融合處理產品。目前以成功實施2*6融合拼接，2*4融合拼接等多個項目。


    北京華控軟件技術有限公司
    地　址： 北京市海淀區上地東路1號華控大廈6層
    郵　編： 100085
    E-mail： market@hksoft.cn
    電　話： 010-58859976/58859977/58859978
    網  址： www.hksoft.cn

華控多通道融合機核心功能

　　：

• 幾何校正：采用自主研發的最新一代圖像校正引擎iCorrector TM ，屬國內首創。

　　利用iCorrectorTM 數字圖像校正引擎進行幾何校正，任何角度觀看圖像無變形失真。支持平/曲/球幕等各種屏幕與各種工程投影機，能根據不同種類的屏幕與投影機的具體參數進行幾何校正，還能通過通過補償修正功能對實際工程環境測量誤差進行修正，圖像校正精度能達到0.1像素。

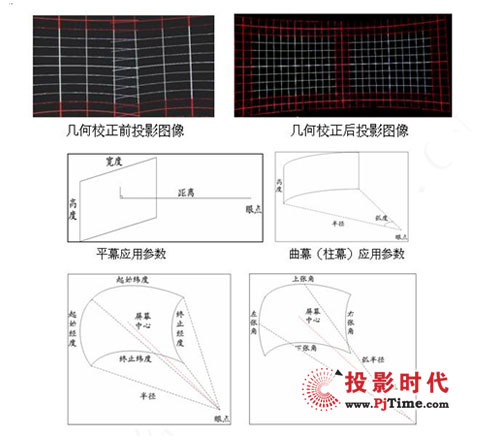

不同形狀屏幕校正參數

• 自動色彩平衡：色彩失真低于2％，肉眼無法分辨。

　　采用第三代的色彩校正技術使用帶專用高性能攝像機的全硬件色彩校正單元設備進行色彩分析對比，在全色彩空間內進行自動的多通道圖像色彩匹配及邊緣融合處理，對顯示投影機之間誤差（如亮度、色度、色溫、幾何失真等）進行高精度運算，將其之間的誤差減到人眼能識別的2%以內，將系統的顯示質量提高至最佳狀態，整個大屏幕色彩一致，融合效果完美，整體無痕。

• 自動邊緣融合，顯示畫面清晰完美，視覺更為開闊。

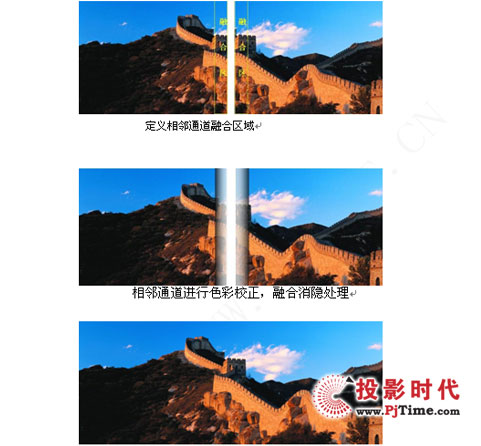

　　邊緣融合是將相鄰通道的重疊部分進行消隱處理，使其亮度、對比度與周邊通道部分保持協調一致，將整個屏幕完全融為一體，滿足無縫顯示的要求。

　　華控數字圖像校正融合機采用科學先進算法，只需要對每個通道需要融合的邊緣以及相鄰通道進行選擇，設置好融合帶寬度象素值（一般為128或256象素）、融合區域以及融合參數，即可以自動完成邊緣融合處理，簡單快速，效果完美。

視角寬闊，雙通道畫面左中右視角實景

• 專業幀同步技術，多通道畫面精確同步，同步精度<1幀。

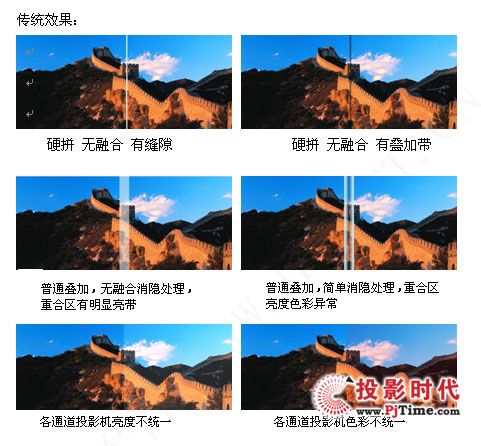

　　華控圖像校正融合效果與傳統效果比較（示意圖）:

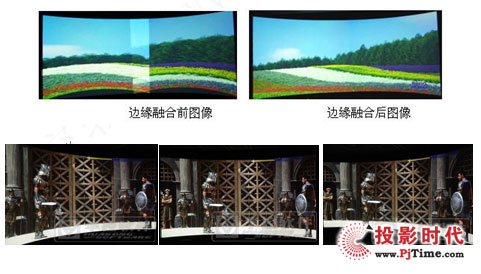

　　華控融合處理效果：

華控圖像融合控制器VICP

　　華控圖像融合控制器具有技術領先的集成仿真顯示與會議監控顯示系統功能，是一體化的無縫融合投影顯示墻處理器產品，適應各種平面、曲面及球面屏幕。配合RGB 矩陣、AV 矩陣可以接收多路視頻信號及RGB 信號進行大幅面圖像的拼接控制處理，可看成一臺獨立的邏輯屏設備，各路信息可在大屏上任意窗口漫游顯示，窗口大小位置可隨意控制。

案例實景  多窗口顯示

　　華控圖形控制器VICP系列功能及特點：

• 輸入：同時支持多路RGB與視頻信號采集輸入與窗口顯示，支持任意位置、任意大小開窗、任意跨屏滿屏開窗、任意共屏疊加開窗，適用各種會議、指揮、展示等場合。
• 輸出：支持1-12屏輸出處理，可形成超大屏幕與極高的分辨率，滿足視覺需求。
• 處理：具有overlap 邊帶生成功能，可生成公共像素，以便完美融合無縫。
• 操作：支持本機播放DVD、顯示W(wǎng)ORD、PPT 文檔，運行各種windows應用程序甚至仿真專業軟件。
• 遠程控制： 支持本地控制，同時也支持遠程控制。提供網絡訪問和遠程控制功能，任何與控制器聯網的計算機都可以通過網絡傳輸指令作為遠程控制臺或控制 PC 使用，利用它的鍵盤和鼠標就能夠?qū)ν队皦�進行實時遠程控制，大大增強了系統控制的靈活性。

華控多通道數字媒體播放機VIMP系列

　　華控數字媒體播放機針對科技娛樂展示中的多通道媒體播放應用進行專業設計，集成了華圖科技多項圖像處理專利技術，是用于多通道曲面大屏幕顯示的一體化媒體播放機產品，在一臺設備中集成了AVI、MPEG、DVD 等格式的視頻播放、多通道圖像曲面幾何校正、色彩匹配及邊緣融合多項功能，同時也支持立體視頻信號播放。對用戶來說可以把復雜的多通道投影播放系統看成一個簡單的播放機，與用一臺普通的DVD 機一樣，功能強大，使用簡單方便。

　　華控數字媒體播放機系列目前有中端產品VIMP100 及高端產品VIMP200，VIMP200 的性能更加強大，一臺設備可支持更多通道、具有設備級聯的網絡同步播放功能，具有Ｍ×Ｎ多層融合拼接功能等，支持球幕播放與融合處理。

案例實景

　　VIMP 系列根據實際要求可進行功能定制，基本功能和規格指標如下：

　　主要功能：

• AVI、MPEG、DVD 等視頻媒體播放；
• JPG、BMP 等圖片播放；
• 多通道圖像邊帶(公共像素)實時生成；
• 單像素幾何校正：精確幾何校正，校正精度可達0.1 像素，對任意屏幕圖像均無撕裂、折曲等變形失真；
• 自動色彩平衡：獨特自動色彩統一機制，省心省力；
• 無痕邊緣融合：圖像融合效果非常完美，肉眼幾乎看不到融合帶；
• 支持Ｍ×Ｎ多層融合拼接(VIMP200 以上型號)
• 具有DVI-I 端口，兼容DVI-D 與VGA 信號，支持各種圖形工作站和投影機；
• 播放列表定制；
• 播放視頻圖像長寬及邊界可設置；
• 多設備網絡播放同步，同步時延精確到10ms 以內；
• 安裝調試過程快速簡單，小時級系統調試，只需簡單培訓即可掌握；
• 可通過網絡實現遠程播放控制、方案切換及調試；
