MARANTZ馬蘭士全新的"金獎系列"三款高級音響器材,包括SACD/CD播放機「SA-11S2」、前置放大器「SC-11S1」、功率放大器「SM-11S1」,其中本文的主角SC-11S1/SM-11S1"寬頻設計"的前后級,是基于去年發布的旗艦型號「SC-7S2」、「MA-9S2」的技術,可以講是旗艦型號的精簡版本。

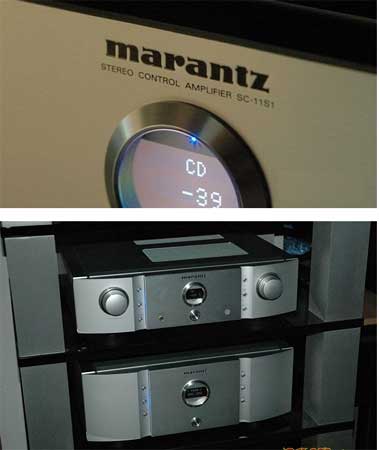

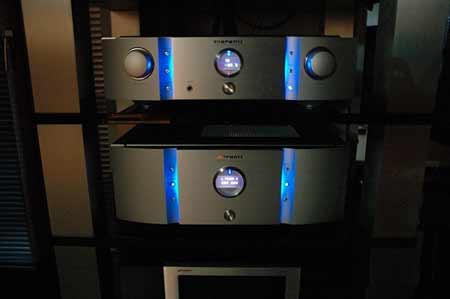

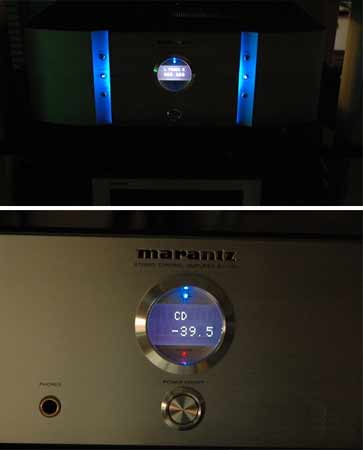

馬蘭士SC-11S1/SM-11S1寬頻前后級
SC-11S1繼承了頂級旗艦SC-7S2的設計理念,是一款全新開發的器材,采用與旗艦S2采用一樣的英國Wolfson的「WM8816」高精度控制晶片WM8816配合音量控制使用,除了具有寬廣的頻率響應、負反饋量低、響應速率高等優點外,S/N比非常優異,既沒有傳統電位器的背景噪音、同時不會出現由于音量的調整而帶來音質的差距,使用的耐久性也更好。可以達到0dB-100dB每聲道0.5dB的調節精度,它每一組的輸入訊源,均由繼電器切換完成,可以有效屏除干擾,獲得更純凈的音頻信號。

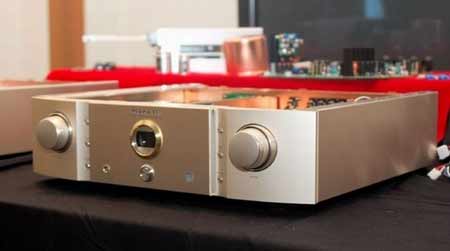

前置放大器「SC-11S1」
為使音響的真實還原,音頻模擬輸出電路,舍棄了使用廉價IC的做法,以自家的HDAM(HighDefintionAmpleferModule)模取代之。在馬蘭士所獨有的HDAM基礎上新開發出新一代的緩沖放大器用獨立模塊「HDAMSA3」,謀求降低電流反饋電路的反饋阻抗,實現了電路的更高速化。實質上HDAM可以視為由分立元件砌成的OP電路,主動元件以JFET為主,因此在聲音方面是傾向于較溫暖的音色!窰DAM-SA3」的電路速度及控制力更加強勁,聲音表現較一代「HDAM」更加優秀。
前置放大器「SC-11S1」
新設計的大型電源系統,參考了頂級旗艦SC-7S2的設計,具有充足的電源提供能力,利用可以抑制內部芯型周圍垂直方向的磁泄漏的硅鋼板,以及外部鍍銅外殼的雙重防護構造,有效地抑制了對設備內部的磁輻射,另外采用通過鋁制底板和底盤相固定的方式,降低磁體的影響。
前置放大器「SC-11S1」
前級放大電路采用了電壓增幅和電力增幅兩種放大器構成,使瞬間供給能力比普通電源系統提高兩倍。SC-11S1除了平衡/非平衡的音頻輸入外,還具有MC/MM對應的唱頭放大電路。內置的耳機放大器采用了平衡輸入技術,配合高音質的電流驅動型的高音質放大器組件,為用家提供頂級的前級放大同時也提供高品質耳機放大。
前置放大器「SC-11S1」

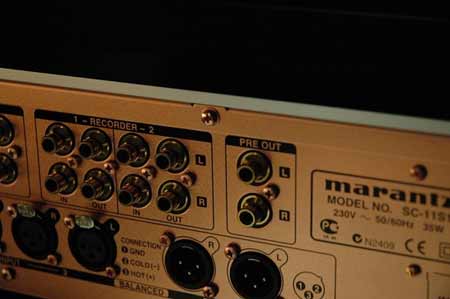

信號處理是全平衡設計,除了提供平衡輸入外,即使是RCA不平衡輸入的信號,也會經過HDAM-SA的翻轉放大器將之轉換成平衡信號才被放大。聯合使用的「F.C.B.S(FloatingControlBusSystem)」功能,可連接最多4臺SC-11S1,通過可同步驅動的無定向調節母線,能夠以高速雙向通信方式同步控制多臺控制放大器。由于可利用遙控器從監聽點進行電平微調,因此在設置多聲道時,可以輕松地設定最適合的聲場。
前置放大器「SC-11S1」

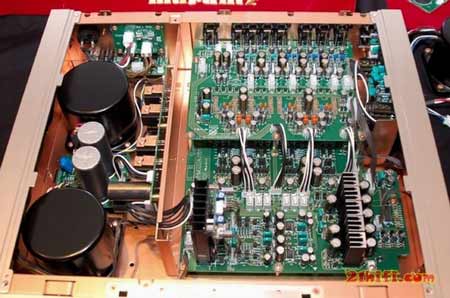

通過給電源變壓器裝上鍍銅防震罩蓋等手段,力求徹底的低噪音化。另外電路板采用了無鉛化的雙面銅電路板;特別是在音頻電路部分,采用了4層電路板結構,通過具有留有充足余地的屏蔽面和接地面,實現了低抗阻、低噪音化。前面板、頂蓋為純鋁材打造,底盤為加厚的雙層結構(黑鋼板、鍍銅鋼板)底盤,后面板為鍍銅鋼板材料。另外還顧及到振動和音質,對音質產生極大影響的絕緣體采用無雜質純鋼切削制品。

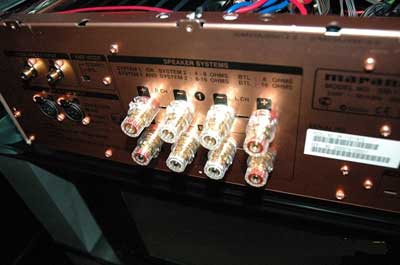

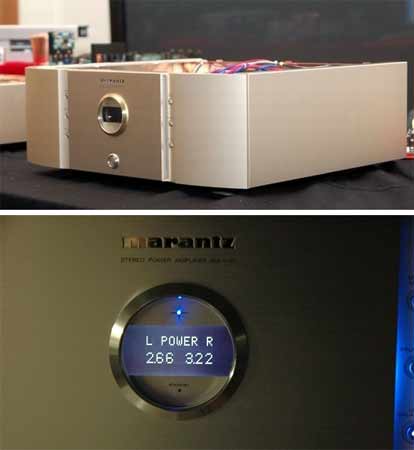

功率放大器后級「SM-11S1」
功率放大器后級「SM-11S1」
SM-11S1是專門新推出搭配SC-11S1的后級放大器,同樣采用全平衡放大結構,因此可以將強力磁路揚聲器反電動勢造成的影響控制在最低限度。

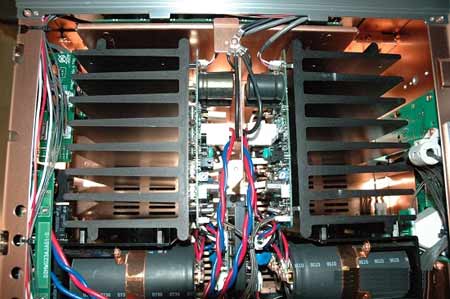

采用了與旗艦同樣技術的新開發的環形變壓器,該變壓器繼續采用對音質來說最為理想但經過改進的環形變壓器。雖然環形變壓器是理想的選擇,但由于對電源環境敏感,因此在條件不完善時易于發出響聲。這款新開發變壓器的中心部分采用上下重疊的環形芯型材料,四周用隔音板遮蓋后卷線,以確保在任何條件下都不會發出響聲。
功率放大器后級「SM-11S1」
另外在周圍嵌入用于抑制水平方向磁泄漏的硅鋼板芯型環的基礎上,再封入到可抑制垂直方向磁泄漏的鋁外殼中。具有低振動和低磁泄漏的這款變壓器實現了更高的音質,特別有助于提高S/N感。同時,該變壓器也是通過鋁塊絕緣體以與磁性體底盤之間均等的距離進行牢固地固定。與變壓器均為重要部件的電源部分模塊電容器以提高超低音頻范圍的驅動力和提高寬松感為目標,進行了總共60,000uF的大容量化。最高質量自不必說,采用的部件均經過反復聽覺測試,并在重視速度感的基礎上進行選用。
功率放大器后級「SM-11S1」
裝載6組12個「HDAM-SA3」電路,功率緩沖放大器部分安裝2組,電壓放大器部分安裝4組!窰DAMSA」的電路速度及控制力更加強勁,聲音表現較一代「HDAM」更加優秀。新設計的大型電源系統,瞬間電流供給能力比普通電源系統提高兩倍。放大器電路采用了電壓增幅和電力增幅兩種放大器構成,使放大器的驅動力更加強大,控制力更好。在兩聲道功率放大的情況下,提供110W+110W(8Ω)輸出、220W+220W(4Ω),當以BTL橋接方式輸出420W×1(8Ω)。
功率放大器后級「SM-11S1」
