大屏幕拼接的核心設備--多屏圖象處理器

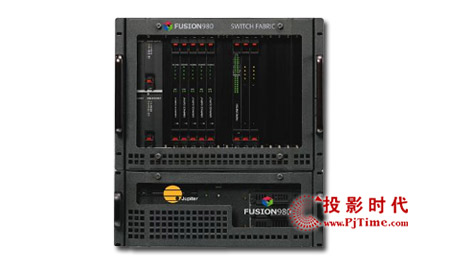

Jupiter Fusion 980

   Fusion 980 顯示墻控制器是Jupiter公司針對要求24/7工作環境的高端用戶的最終解決方案，它提供完美的視覺效果、靈活的操作和無可挑剔的配置。 Fusion 980 適用于網絡操作中心(NOC)、公共控制中心、智能交通管理中心、處理中心、民用或軍事監視系統、呼叫中心、金融管理中心、視頻會議室等。Fusion 980 顯示墻控制器可以結合所有可視的數據源以可移動、可縮放的窗口的形式在虛擬墻上顯示出來，顯示設備包括：監視器、LCD、等離子屏、投影機、背投系統等，信號源包括本機應用、網絡應用以及直接的視頻和RGB輸入。所有的信號源都由直觀和協調的軟件界面提供完整的控制。

    Fusion 980 的核心是極具藝術創想的底板系統交換架構。傳統的總線結構，例如PCI總線，資源被所有的外圍連接所分享，從而使控制室環境下的大量的數據和圖像傳輸受到制約。 Fusion 980 的底板系統交換架構為它15個外圍插槽每個都提供高達4Gb/s 的傳送帶寬。外圍的板卡通過Fusion 980底板連接到擁有極高帶寬的交換架構卡上，從而確保數據通過最佳的路徑傳輸，提供快速優質的畫面。通過增加可選的串行開關卡，數據帶寬可提高到令人驚訝的每槽8Gb/s ，不管顯示墻的尺寸大小都能保證RGB、圖形和視頻的快速和流暢并確保系統連續工作。

   主要特點 ：

• 雙INTEL XEON 2.8G 處理器
• 4GB/S 帶寬底板系統交換架構
• 32路復合視頻和16路S-VIDEO 輸入
• WINDOWS XP 專業版
• CONTROLPOINT軟件
• 高達 3GB 的 PC2100 DDR 內存
• 多達 80 路輸出顯示通道
• 多達 32 路RGB輸入通道
• 多達 3 SCSI 硬件驅動，支持 RAID 0,1, 5
• 主要部件為熱插拔, 包括:SCSI 硬盤、電源、風扇、顯示卡、轉換卡、RGB輸入卡

Fusion 980 實現了最大程度的可靠性和靈活性，它具備以下功能：

• 可靠性高
      所有 Jupiter Fusion 980 圖形卡和 RGB 輸入卡全可熱交換，使 MTTR（平均修復時間）最短，MTBF（平均故障間隔時間）最長。 所有熱交換組件都可在機箱內從設備前端卸裝，僅需小螺絲刀拆卸更換。所有配線都連接到機箱后部，在機箱內不受干擾。從內部對系統參數（如核心溫度和CPU溫度，風扇速度和電源電壓）進行連續監控，可提供有關系統狀態的及時反饋。
• 視頻輸入
      Jupiter Fusion 980 系統的標準配置有 32 個合成BNC輸入和 16 個 S-Video微型DIN 輸入。集成矩陣開關能將任意輸入頻道轉到任意的輸出窗口，簡化了配置。象其它任何應用程序窗口一樣，包含視頻輸入的窗口能夠移動、縮放或縮小成圖標，使 Fusion 980 非常靈活且簡單易用。
• RGB 輸入
      可以添加多達8個 RGB 輸入卡，以提供最多32個HD15輸入端口和32個RGB處理器，將來自其它計算機資源如膝上型電腦、未聯網的臺式機和舊系統中的圖像顯示在顯示墻上。每個RGB輸入卡有四個HD15輸入端口，每個RGB處理器與顯示墻上的一個輸出窗口對應。象任何其它應用程序窗口一樣，可以方便地移動縮放RGB窗口。軟件自動識別進入的RGB信號，然后與現有的VESA標準顯示格式關聯，從而保證RGB圖象質量。
• 靈活的界面
      Jupiter Fusion 980 結合了強大的視頻和 RGB 輸入功能，運行Windows XP 或Microsoft Windows 2000，能與大多數 Windows 應用程序兼容。能夠從 AMX 和 Crestron 連接到觸摸屏設備；以及訪問企業網應用程序的聯網功能。
      ControlPoint 軟件是 Jupiter Fusion 980 活動的中心，管理 RGB 和視頻窗口的布局和顯示，監測系統狀態，并提供開放的 API 以及串行協議和 TCP/IP 協議來定制操作，以滿足特定客戶需要。ControlPoint 為創建 RGB 和視頻窗口提供了一致、直觀的圖形用戶界面，能夠互動地將它們放置在桌面上、保存以及恢復窗口布局。該軟件還提供多用戶通過網絡同時與顯示屏幕互動交流的功能。管理員可定義個人或小組的訪問權限。 附帶的 RemoteCursor 軟件允許使用用戶的鍵盤和鼠標，通過網絡方便、直接地操控顯示墻內容。
