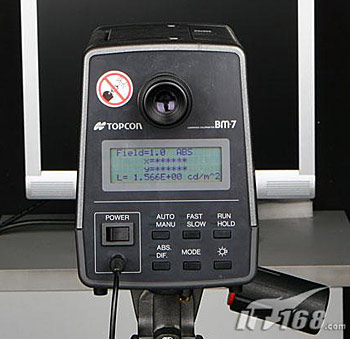

我們用來測試液晶的Topcon BM-7 |
由于目前我們沒有標準的高清視頻信號源,因此在測試時通過HDMI轉接方式連接PC顯示測試圖形。測試時分辨率為1280x720,刷新率60Hz,32位色彩深度,LC-40HWTU的色彩模式為用戶模式,對比度和亮度進行優化,以保證黑白兩端細節還原都能得到保證,儀器和液晶電視均經過預熱。
![]() |

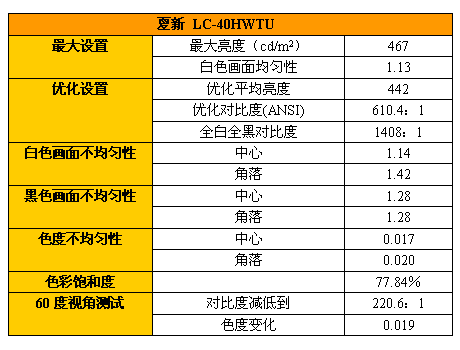

測試結果 |
儀器測試主要是關鍵參數,它對綜合考量顯示效果具有客觀的指導意義。從上表中可以看出LC-40HWTU最大亮度達到467 cd/m2,全黑亮度為0.3 cd/m2左右,因此最大對比度達到1408:1,這是個相當不錯的成績,而ANSI優化對比度測試則更加嚴格,同屏顯示的黑白方格讓動態亮度控制電路無力可使,此時對比度仍達到610:1的好成績,這應當歸功于優質面板的采用。畫面均勻性數值越小越好,LC-40HWTU的成績沒有辦法與小尺寸液晶顯示器相比,因為大尺寸背光的制造難度要高得多。
液晶電視可視角度現在大都標稱178度,但并不表明液晶視角差得問題已經不存在了,因為178度的數據是以對比度降低到10:1甚至5:1為代價的,我們的測試并不考慮這種極限角度,測試結果中60度視角相當于120度(左右),此時LC-40HWTU的對比度降為220:1,仍然保持了比較高的水平,而且主要是檢測的白色亮度值變低,黑色亮度值升高并不多,加之色彩變化極小,因此可以認定它的可是角度成績優良。
![]() |

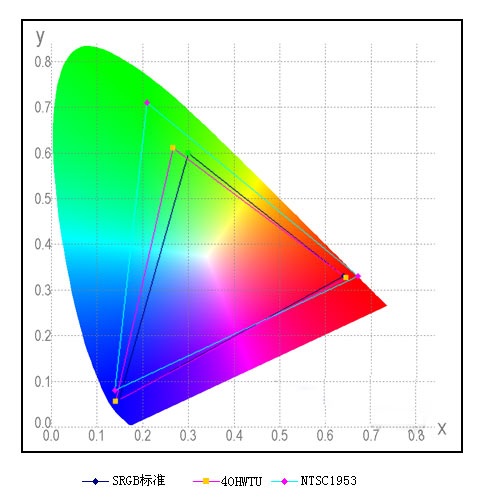

CIE1931坐標測試圖 |
上圖為色彩范圍或者是色域范圍的結果,相當于NTSC色域的78%,成績只能說一般,這同樣是對背光模塊所包含光譜范圍的一個測量,寬廣的色彩范圍需要光譜范圍更廣的背光模塊來實現。由于現在對色彩還原范圍優劣的考量,各方意見并不統一,新的xvYCC色彩空間規范也已經出爐,因此圖表只作為參考。
![]() |

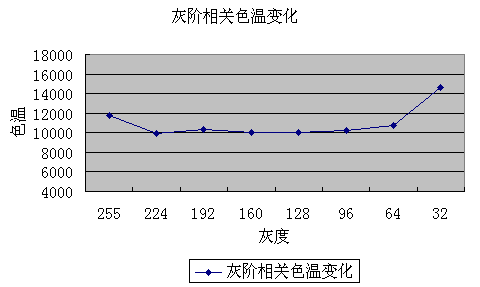

色溫變化曲線 |
上圖是當畫面顯示不同亮度等級的灰階圖象時色溫的變化曲線,色溫的控制由改變RGB三原色亮度比例來實現,因此曲線越平直說明經準度越高,當然這里不排除在全白畫面提高色溫增加明亮感的用意。
